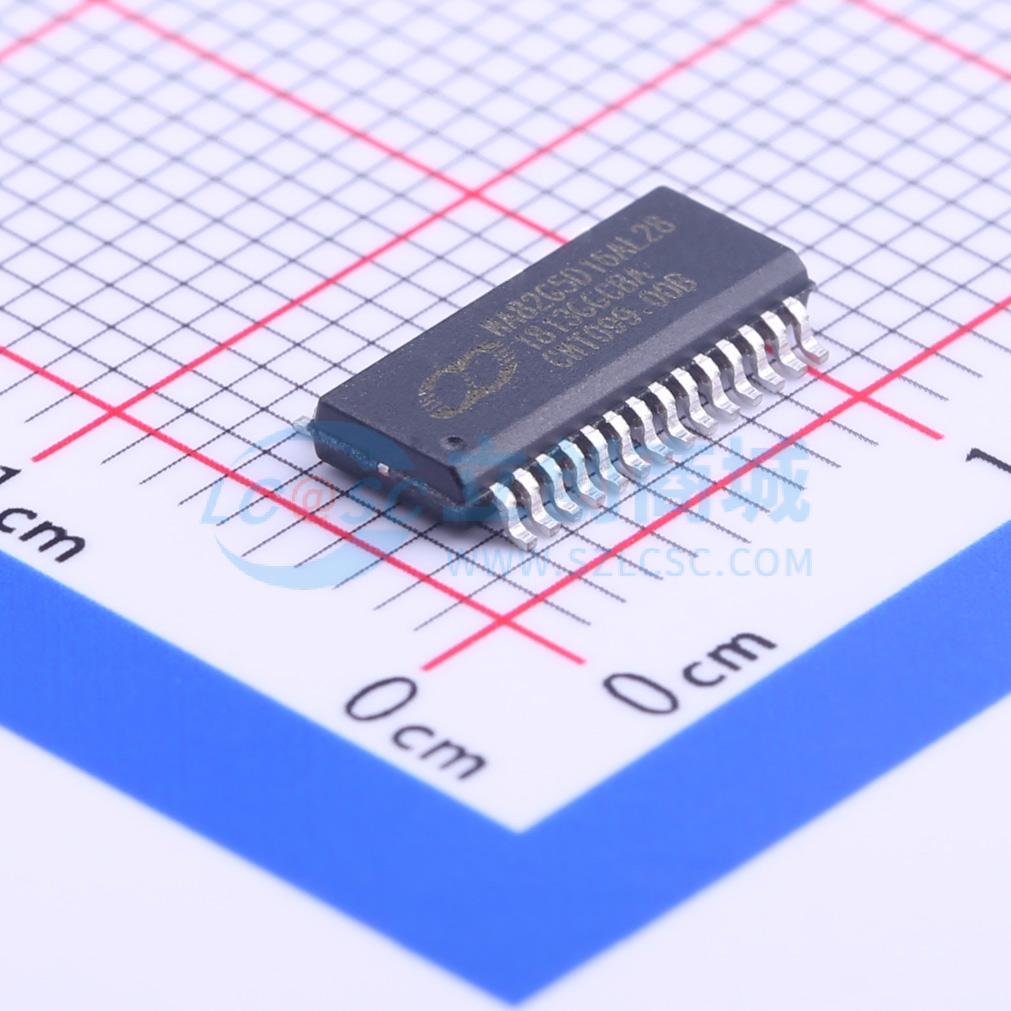

MA82G5D16AL28
基于8051的微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性:默认空间配置:AP程序空间 (5.5KB, 0000h~15FFh),IAP数据空间 (1.0KB, 1600h~19FFh),ISP引导码空间 (1.5KB, 1A00h~1FFFh)。 数据存储器:1K/0.5K字节片内,256字节高速缓存,5D08片内256字节扩展RAM (XRAM),5D16片内768字节扩展RAM (XRAM),5D16扩展RAM (XRAM)支持页访问。 双数据指针。 中断控制:14中断源,4级优先级,3个带滤波的外部中断nINT0,nINT1和nINT2,所有的外部中断支持高/低或上升/下降沿触发。
- 品牌名称
- MEGAWIN(笙泉)
- 商品型号
- MA82G5D16AL28
- 商品编号
- C202853
- 商品封装
- SSOP-28-150mil
- 包装方式
- 管装
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| CPU最大主频 | 25MHz | |
| 程序存储容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 25 | |
| ADC(位数) | 10bit | |
| 工作电压 | 1.8V~5.5V |
商品特性
- MA82G5D08 默认空间配置AP 程序空间 (5.5KB, 0000h~15FFh),IAP 数据空间 (1.0KB, 1600h~19FFh),ISP 引导码空间 (1.5KB, 1A00h~1FFFh)
- 数据存储器:1K/0.5K 字节片内,256 字节高速缓存,5D08 片内256 字节扩展 RAM (XRAM),5D16 片内 768 字节扩展 RAM (XRAM),5D16 扩展 RAM (XRAM)支持页访问
- 双数据指针
- 中断控制:14 中断源,4 级优先级,3 个带滤波的外部中断 nINT0,nINT1 和 nINT2,所有的外部中断支持高/低或上升/下降沿触发
- MA82G5DXX 共有12 个定时器:RTC 定时器和 WDT 定时器,定时器 0,定时器1 和定时器2,PCA0(可编程计数器阵列0),如果定时器2 用于分割模式,则共有7 个定时器
- 3 个16 - 位定时/计数:定时器0,定时器1 和定时器2
- X12 模式和时钟输出功能,定时器2 有新的5 个操作模式,它们有着8 个时钟源和8 个捕捉源,定时器2 可以分割位两个8 位定时器,时钟输出(CCO)在T2CKO,所有定时器支持PWM 模式
- 1 个可编程16 位计数/定时阵列(PCA0) 有着6 个 CCP 模块,PCA0 有6 个CCP(捕获/比较/PWM)模块,可重载16 位基准计数器,支持可变长度的PWM,从片内CKM 可获得高达100MHz 的时钟来源,捕获模式,16 位软件定时器模式和高速输出模式,缓冲捕获模式可以监控窄脉冲输入,8/10/12/16 位可调PWM 模式,可被配置成:最高6 通道无缓冲10/12/16 位PWM,或最高6 通道带缓冲 2~8 位PWM,或最高3 通道带缓冲 9~16 位PWM
- 8 个键盘中断
- 10 位单端ADC,可编程吞吐率到1M sps,8 个外部输入通道和1 个内部输入通道(IVR/1.4V),ADC VREF + 从外部输入
- 模拟比较器0,可选在ACNI0 上的内部参考电压 (IVR/1.4V),4 个可选ACPI0(+) 输入,可唤醒掉电模式和IDLE 模式,滤波选项和输出给内部定时器捕捉
- 增强型UART (S0),帧错误侦测,自动地址识别,速度增强机制 (X2/X4 模式),最大波特率可达7.3728/12.0MHz,模式4 支持SPI 主机,SPICLK 速率可达12MHz
- 1 个主/从SPI 串行接口,SPICLK 速率可达12MHz,8 位数据传送模式4,高达2 个SPI 主机(包括串行口S0),在SPI 从机模式下支持菊花链功能
- 2 个主/从两线串行接口:TWI0 和 STWI (SID),1 个主/从硬件引擎:TWI0,用于STWI(软件TWI)的开始/停止串行信号侦测
- 可编程看门狗定时器(WDT),时钟来源为ILRCO,通过CPU 或上电一次性使能,WDT 溢出可中断 CPU 或 复位 CPU,掉电模式(watch 模式)下支持看门狗(WDT)功能,用于自动唤醒功能
- 实时时钟模块,时钟源来自XTAL 或ILRCO,可编程中断周期从微秒到月,21 - 位长系统定时器
- 在28 脚封装中最大25 个通用输入输出口(GPIO),P3 可以设置成准双向口模式,推挽输出模式,开漏集输出模式和仅输入模式,P0,P1,P2,P4 和P6 可以设置为推挽输出模式,开漏集输出模式,P6.0, P6.1 和P4.7 公用XTAL2, XTAL1 和RST,可编程通用输入输出口(GPIO) 的驱动力,每一个脚具有片内上拉使能
- 时钟源:内部12MHz/11.059MHz 振荡器(IHRCO),工厂校对到 ±1%,典型值,外部晶振模式,支持 32.768KHz 振荡和丢失时钟侦测(MCD),内部低功耗32KHz RC 振荡器 (ILRCO),外部时钟输入(ECKI) 在P6.0/XTAL2,可达到25MHz,内部RC 振荡输出在P6.0/XTAL2,片内时钟倍频器(CKM) 可提供高速时钟源
- 两个低电压检测:BOD0 检测1.7V,BOD1 选择检测电压为4.2V/3.7V/2.4V/2.0V,中断 CPU 或复位 CPU,(BOD1)在掉电模式下唤醒CPU
- 多种功耗控制模式:掉电模式,空闲模式,慢频模式,副频模式,RTC 模式,watch 模式和 monitor 模式
- 所有的中断能唤醒空闲(IDLE)模式,10 个中断源能唤醒掉电模式,慢频模式和副频模式支持低速MCU 运转,RTC 模式在掉电模式下支持实时时钟(RTC)恢复CPU,Watch 模式在掉电模式下支持看门狗(WDT) 恢复CPU,Monitor 模式在掉电模式下支持BOD1 恢复 CPU
- 工作电压范围:1.8V – 5.5V,flash 写操作(ISP/IAP/ICP)的最低电压为1.8V
- 工作频率范围:25MHz(最高),外部晶振模式,0 – 12MHz 在 1.8V - 5.5V 和0 – 25MHz 在2.7V – 5.5V,CPU 工作频率可达12MHz 在1.8V – 5.5V 和25MHz 在2.2V – 5.5V,片内时钟倍频器(CKM)在 2.7V - 5.5V 时CPU 工作频率可达32MHz
- 工作温度工业级(-40℃ 到 +85℃)
- 16 字节的唯一ID 码
- 封装类型:SSOP28: MA82G5D16/5D08AL28 (16K/8K),SSOP20: MA82G5D16/5D08AL20,SOP16: MA82G5D16/5D08AS16
应用领域
- 电源电路
- 复位电路
- XTAL 振荡电路
- ICP 和OCD 接口电路
- 在芯片编程功能
- 在线调试功能
