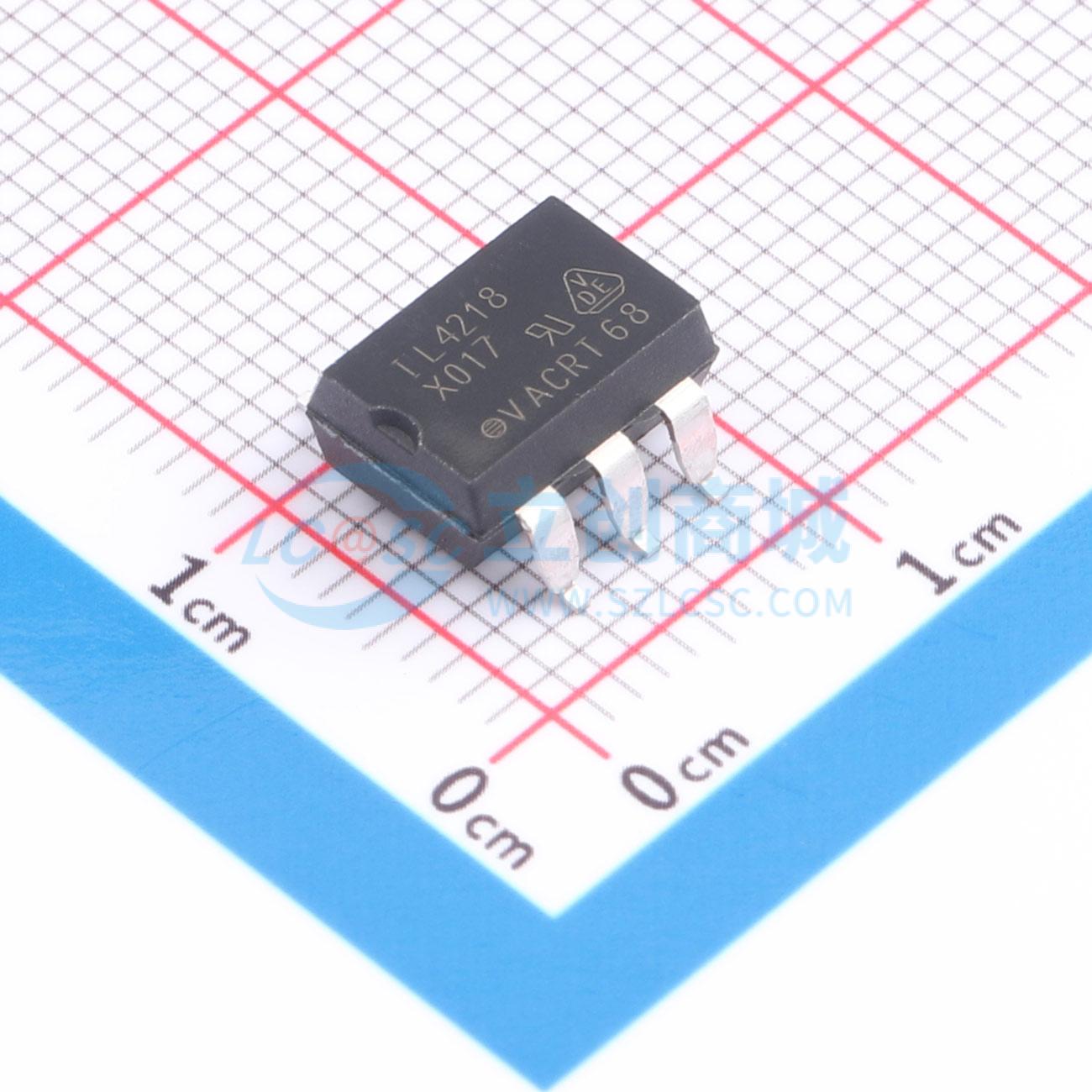

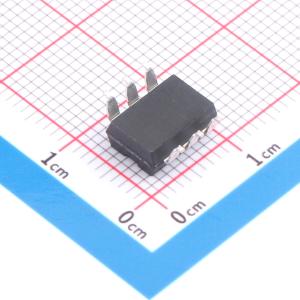

温馨提醒：图片仅供参考，商品以实物为准

IL4218-X017T

双向可控硅无 1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由一个光耦合的砷化镓红外发光二极管和一个带有集成噪声抑制电路的光敏晶闸管系统组成。晶闸管系统可实现低触发电流0.7 mA，具有大于10 kV/μs的dV/dt比和高达800 V的负载电压。是一种非常适合微控制器的解决方案，可将低电压逻辑与120 Vₐc、240 Vₐc和380 Vₐc的高电压线路隔离，并控制电阻性、电感性或电容性交流负载，如电机、螺线管、高功率晶闸管或三端双向可控硅开关以及固态继电器。
品牌名称: VISHAY(威世)
商品型号: IL4218-X017T
商品编号: C19146903
商品封装: SMD-6P
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

IL4216、IL4217 和 IL4218 产品系列由一个光学耦合的 GaAs 红外 LED 和一个带集成噪声抑制电路的光敏晶闸管系统组成。该晶闸管系统能够实现低至 0.7 mA 的触发电流，并具有大于 10 kV/μs 的 dV/dt 比率和高达 800 V 的负载电压。IL4216、IL4217 和 IL4218 产品系列是将低压逻辑与 120 V AC、240 V AC 和 380 V AC 高压线路隔离的理想微控制器友好解决方案，可用于控制电阻性、电感性或电容性交流负载，如电机、电磁阀、大功率晶闸管或双向晶闸管以及固态继电器。

应用领域

固态继电器
照明控制
温度控制
电磁阀/阀控制
交流电机驱动器/启动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可控硅输出光耦
	可控硅类型	双向可控硅
	过零功能	无
	正向压降(Vf)	1.3V
	输出电流(It(rms))	300mA
	隔离电压(Vrms)	4.42kV
	正向电流	60mA

	属性	参数值
	负载电压	800V
	静态dv/dt	10000V/us
	通道数	1
	工作温度	-55℃~+100℃
	端子数	6
	保持电流(Ih)	0.065mA
	浪涌电流	3A
