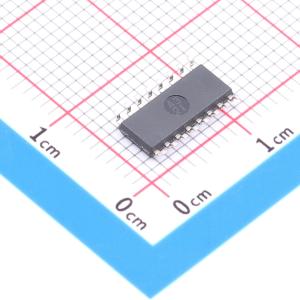

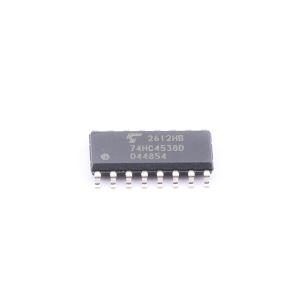

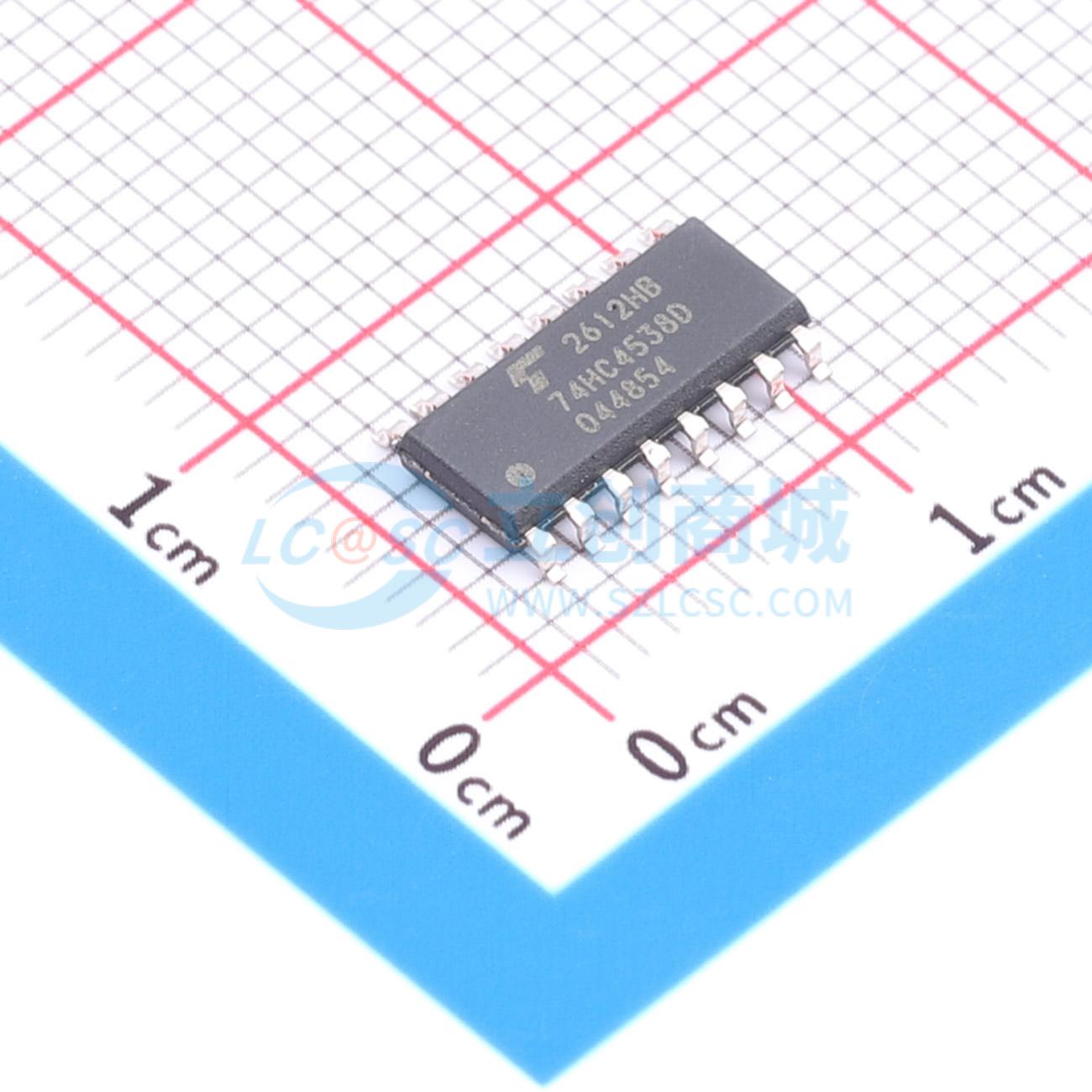

74HC4538D

CMOS 数字集成电路双单稳态多谐振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TOSHIBA(东芝)
商品型号: 74HC4538D
商品编号: C19144108
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.284克(g)

商品参数

	属性	参数值
	商品目录	单稳态多谐振荡器

	属性	参数值
	功能特性	可重触发功能；复位输入；双边沿触发

商品概述

74HC4538D是一款采用硅栅C²MOS技术制造的高速CMOS单稳态多谐振荡器。它能实现与等效LSTTL类似的高速操作，同时保持CMOS的低功耗特性。有两个触发输入，A输入（正边沿输入）和B（上划线）输入（负边沿输入），这些输入作为施密特触发输入，对缓慢上升/下降时间信号（tr = tf = 1s）有效。触发后，输出在由外部电阻和电容（RX、CX）确定的时间段内保持单稳态。CD（上划线）输入处的低电平会打破该稳定状态。在单稳态下，如果施加新的触发，会使单稳态周期变长（重触发模式）。所有输入都配备了防止静电放电或瞬态过电压的保护电路。

商品特性

高速：在VCC = 5V时，tpd = 25ns（典型值）
低功耗：待机状态下，在Ta = 25°C时，ICC = 4.0μA（最大值）；工作状态下，在Ta = 25°C时，ICC = 350μA（最大值）
平衡的传播延迟：tPLH ≈ tPHL
宽工作电压范围：VCC(op) = 2.0 ~ 6.0V
