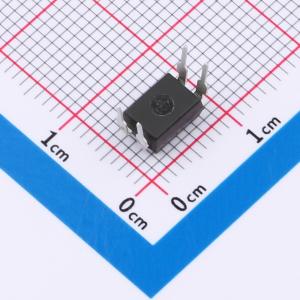

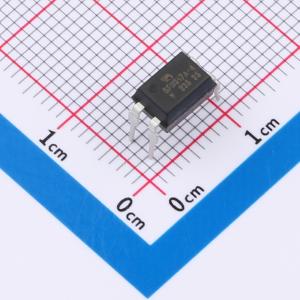

温馨提醒：图片仅供参考，商品以实物为准

SFH617A-4

高可靠性，光电晶体管输出型光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 额定温度为110°C的SFH617A（DIP）具备高电流传输比、低耦合电容和高隔离电压的特性。这些耦合器采用GaAs红外二极管发射器，通过光耦合至硅平面光电晶体管探测器，并封装在塑料DIP - 4封装中。该耦合器件用于两个电气隔离电路之间的信号传输
品牌名称: VISHAY(威世)
商品型号: SFH617A-4
商品编号: C19136284
商品封装: DIP-4
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	250mV
	上升时间(tr)	2us
	下降时间	15us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	160%
	电流传输比(CTR)最大值/饱和值	320%
	正向电流(If)	60mA

商品概述

额定温度为110℃的SFH617A（DIP）具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用GaAs红外二极管发射器，与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4封装中。该耦合器件用于两个电气隔离电路之间的信号传输。耦合器可端部堆叠，间距为2.54 mm。选择选项6时，爬电距离和电气间隙距离大于8.0 mm。

商品特性

工作温度范围：-55℃至+110℃
电流传输比（CTR）随正向电流变化具有良好的线性度
隔离测试电压：5300 VRMS
高集电极 - 发射极电压，VCEO = 70 V
低饱和电压
快速开关时间
电流传输比（CTR）衰减小
温度稳定性好
低耦合电容
可端部堆叠，间距为0.100"（2.54 mm）
高共模干扰抗扰度

应用领域

交流适配器
开关电源（SMPS）
可编程逻辑控制器（PLC）
工厂自动化
游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.35V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V
	负载电压	70V
