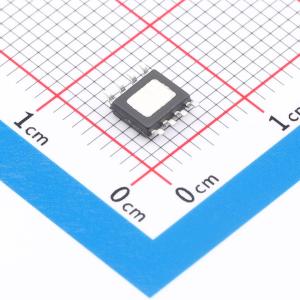

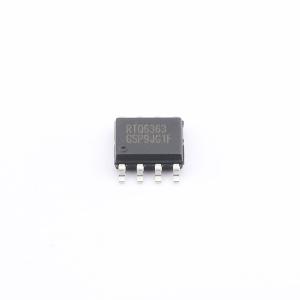

RTQ6363GSP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款3.5A、高效、峰值电流模式控制的异步降压转换器。该器件的输入电压为4V至60V，可将输出电压编程为0.8V至输入电压。低静态电流设计与集成的低RDS(ON)高端MOSFET相结合，可在较宽的负载范围内实现高效率。具有简单外部补偿的峰值电流模式控制允许使用小型电感器，从而实现快速瞬态响应和良好的环路稳定性
品牌名称: RICHTEK(立锜)
商品型号: RTQ6363GSP
商品编号: C19131746
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.179148克(g)

商品参数

商品概述

RTQ6363 是一款3.5A、高效率、峰值电流模式控制的异步降压转换器。的工作输入电压范围为4V至60V。可以将输出电压编程在0.8V至VIN之间。低静态电流设计与集成的低RDS(ON)高侧MOSFET相结合，在宽负载范围内实现了高效率。峰值电流模式控制结合简单的外部补偿，允许使用小电感，并具有快速瞬态响应和良好的环路稳定性。

100kHz至2500kHz的宽开关频率范围在选择输出滤波组件时可实现效率和尺寸优化。超低最小导通时间即使在非常高的降压比下也能保持恒定频率工作。对于对开关噪声敏感的应用，可以将其从300kHz至2200kHz进行外部同步。

RTQ6363提供了完整的保护功能，如欠压锁定、输出欠压保护、输出过压保护、过流保护和热关断。逐周期电流限制提供了短路输出保护，软启动消除了启动过程中的输入电流浪涌。RTQ6363提供WDFN-10L 4x4和SOP-8（裸露焊盘）封装。

应用领域

通信和工业12V、24V和48V电源系统
工业自动化和电机控制
车辆配件：GPS、娱乐系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电流	-
	开关频率	2.5MHz

	属性	参数值
	工作温度	-40℃~+150℃
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
