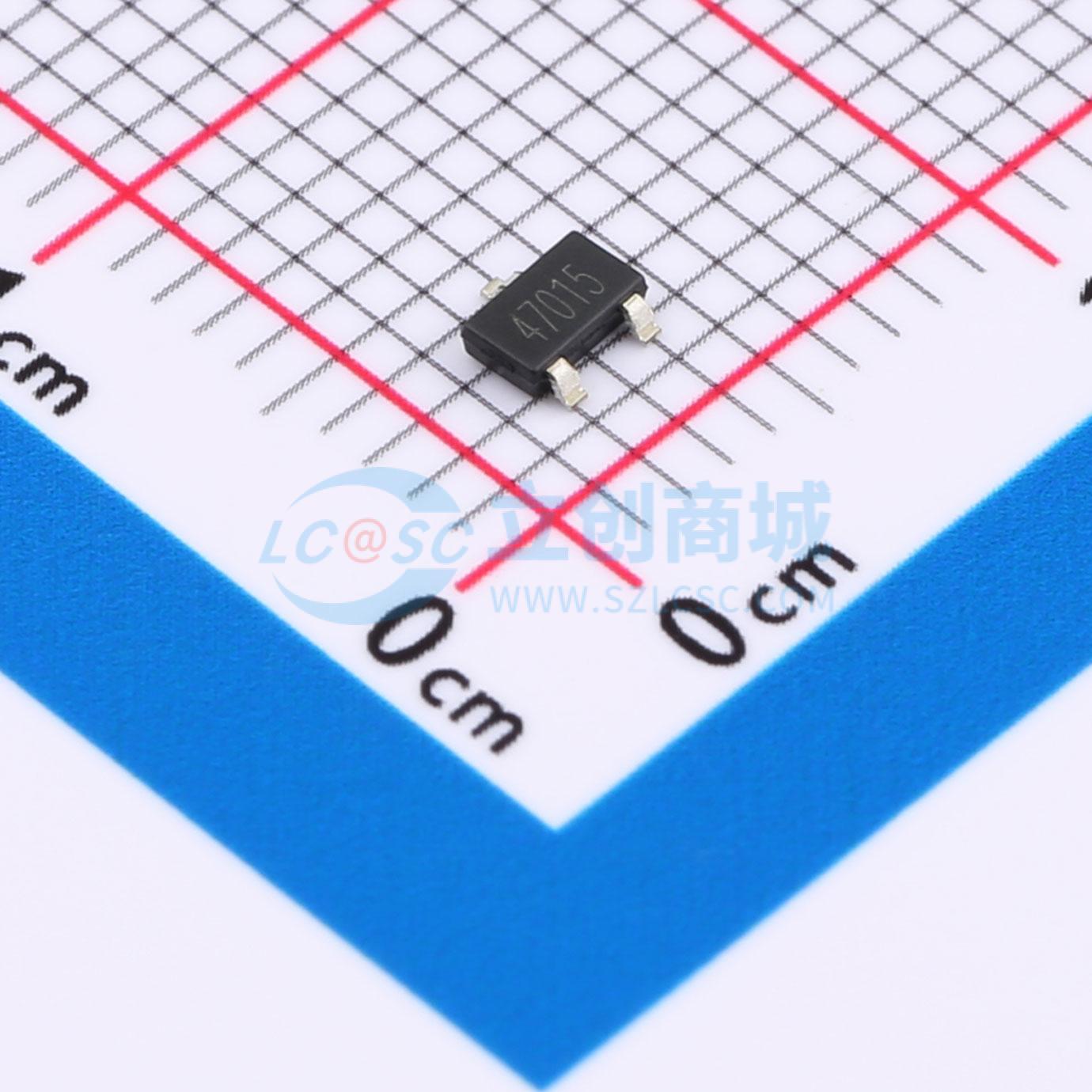

温馨提醒：图片仅供参考，商品以实物为准

HAL247SO

全极性低功耗霍尔开关传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工作电流：5uA 回差：12
品牌名称: Hallwee(霍尔微电子)
商品型号: HAL247SO
商品编号: C19089536
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.052克(g)

商品概述

HAL247是一款基于混合信号CMOS技术的全极性霍尔效应传感器，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。在电路设计上，HAL247提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通密度高于“工作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状态。而在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支持。 HAL247的输出晶体管在面向封装标示一面存在一定强度南极或北极磁场时被锁定在低电平(BoP)状态，而在无磁场时锁定在高电平(BRP)状态。

商品特性

低功耗 5uA(平均)
推挽式输出

应用领域

微功耗电池供电应用
非接触式开关
无绳手机提醒开关
翻盖式手机屏保开关
低占空比替代簧片管的磁传感开关

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±6mT
	工作电压	1.8V~5.5V

	属性	参数值
	工作电流	5uA
	工作温度	-40℃~+85℃
