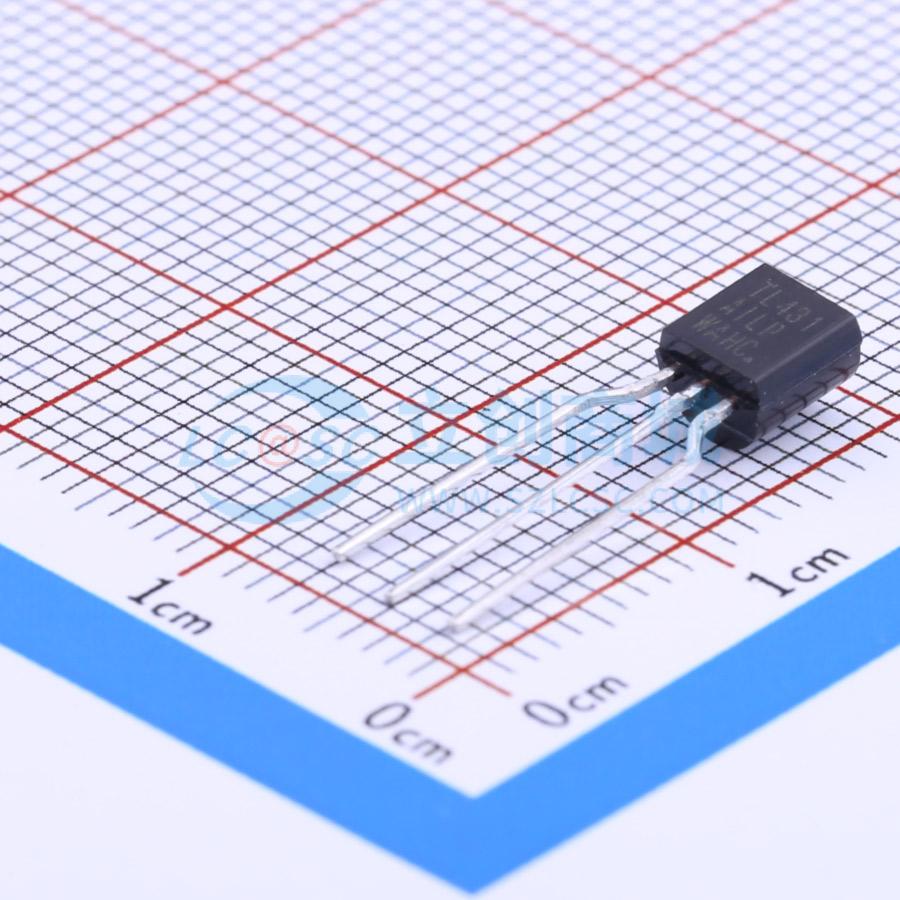

温馨提醒：图片仅供参考，商品以实物为准

TL431AILPRPG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压参考，可编程精度，分路稳压器
品牌名称: onsemi(安森美)
商品型号: TL431AILPRPG
商品编号: C19584
商品封装: TO-92-Forming1
包装方式: 编带
商品毛重: 0.429克(g)

商品参数

商品概述

TL431A、B 集成电路是三端可编程并联稳压二极管。这些单片式 IC 电压基准源可作为低温系数齐纳二极管工作，通过两个外部电阻可将其从 Vref 编程至 36 V。这些器件的工作电流范围为 1.0 mA 至 100 mA，典型动态阻抗为 0.22 Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5 V 基准源便于从 5.0 V 逻辑电源获得稳定的基准电压，并且由于 TL431A、B 作为并联稳压器工作，它既可用作正电压基准，也可用作负电压基准。

商品特性

可编程输出电压高达 36 V
电压基准容差：±0.4%，25°C 时典型值（TL431B）
低动态输出阻抗，典型值为 0.22 Ω
灌电流能力为 1.0 mA 至 100 mA
等效全范围温度系数典型值为 50 ppm/°C
在整个额定工作温度范围内进行温度补偿
低输出噪声电压
这些器件无铅、无卤素/无溴化阻燃剂，符合 RoHS 标准

应用领域

数字电压表
电源
运算放大器电路

数据手册PDF

放大查看下载PDF

优惠活动

3.4折

购买数量

(2000个/盒，最小起订量 1 个)

个

起订量：1 个2000个/盒

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.495V~36V
	输出电压	2.495V~36V
	输出电流	100mA
	精度	±0.4%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	1mA
	工作温度	-40℃~+85℃@(Ta)
