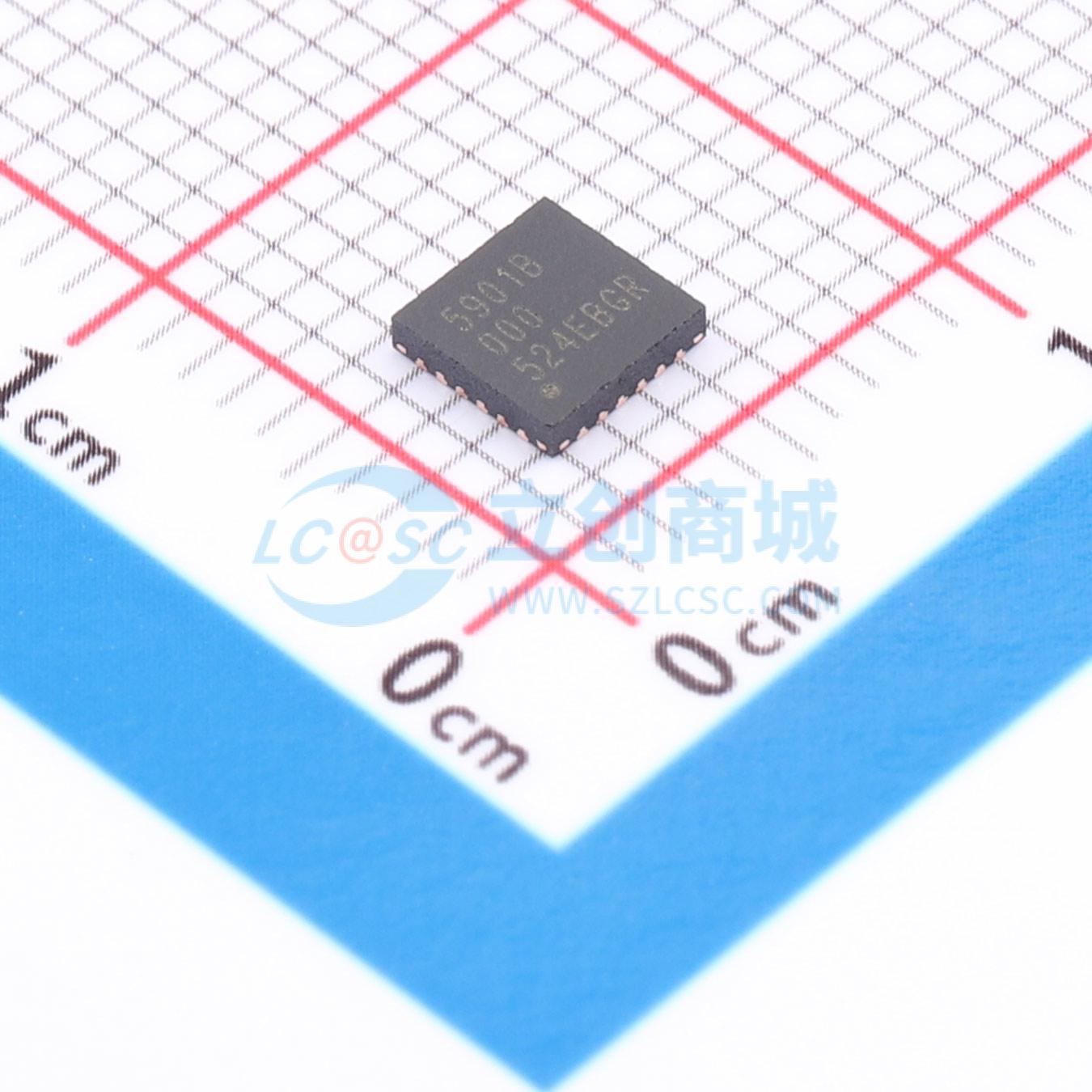

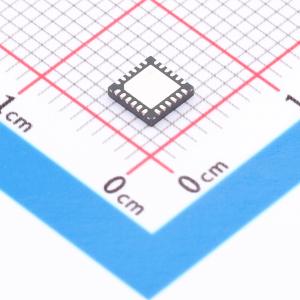

5P49V5901B000NLGI8

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款可编程时钟发生器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可以存储在片上一次性可编程 (OTP) 存储器中，也可以使用 I²C 接口进行更改。频率由单个参考时钟生成，参考时钟可以来自两个冗余时钟输入之一。无毛刺手动切换功能允许在正常运行期间选择其中一个冗余时钟。两个选择引脚允许使用处理器 GPIO 或自举编程和访问多达 4 种不同的配置。不同的选择可用于不同的操作模式（全功能、部分功能、部分掉电）、区域标准（美国、日本、欧洲）或系统生产裕度测试。该器件可以配置为使用两个 I²C 地址之一，以允许在系统中使用多个器件。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: 5P49V5901B000NLGI8
商品编号: C19086144
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.182235克(g)

商品参数

参数完善中

商品概述

5P49V5901是一款可编程时钟发生器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可存储在片上一次性可编程（OTP）存储器中，也可通过I²C接口进行更改。这是IDT的第五代可编程时钟技术（VersaClock 5）。频率由单个参考时钟生成。参考时钟可来自两个冗余时钟输入之一。无毛刺手动切换功能允许在正常运行期间选择其中一个冗余时钟。两个选择引脚允许最多4种不同配置进行编程，并可通过处理器GPIO或自举方式访问。不同的选择可用于不同的操作模式（全功能、部分功能、部分掉电）、地区标准（美国、日本、欧洲）或系统生产裕量测试。该器件可配置为使用两个I²C地址之一，以便在系统中使用多个器件。

商品特性

符合PCIe Gen1、2、3的时钟能力
符合USB 3.0的时钟能力
1 GbE和10 GbE
四个分数输出分频器（FOD）
每对输出具有独立的扩频能力
四组内部非易失性系统内可编程或工厂可编程OTP存储器
I²C串行编程接口
一个参考LVCMOS输出时钟
四组通用输出对：
- 每组可配置为一对差分输出或两个LVCMOS输出
I/O标准：
- 单端I/O：1.8V至3.3V LVCMOS
- 差分I/O - LVPECL、LVDS和HCSL
输入频率范围：
- LVCMOS参考时钟输入（XIN/REF） – 1MHz至200MHz
- LVDS、LVPECL、HCSL差分时钟输入（CLKIN、CLKINB） – 1MHz至350MHz
- 晶体频率范围：8MHz至40MHz
输出频率范围：
- LVCMOS时钟输出 – 1MHz至200MHz
- LVDS、LVPECL、HCSL差分时钟输出 – 1MHz至350MHz
每对输出可单独选择输出电压（1.8V、2.5V、3.3V）
带手动切换的冗余时钟输入
可编程环路带宽
可编程输出到输出的偏斜
可编程压摆率控制
可编程晶体负载电容
单个输出使能/禁用
掉电模式
1.8V、2.5V或3.3V核心VDDD、VDDA
采用24引脚4mm x 4mm VFQFPN封装
-40℃至+85℃工业温度工作

应用领域

以太网交换机/路由器
PCI Express 1.0/2.0/3.0
广播视频/音频定时
多功能打印机
处理器和FPGA时钟
任意频率时钟转换
MSAN/DSLAM/PON
光纤通道、SAN
电信线路卡
1 GbE和10 GbE
