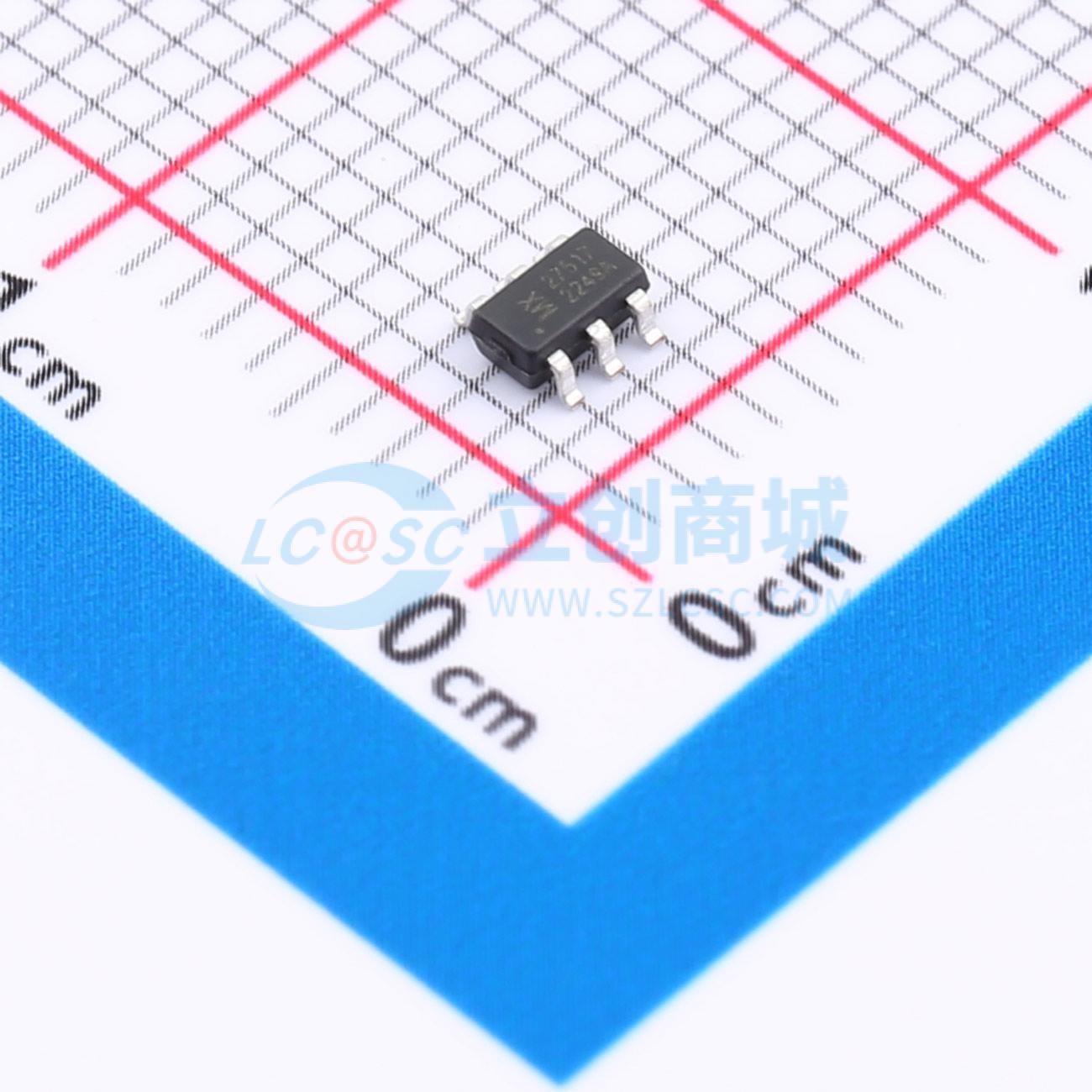

温馨提醒：图片仅供参考，商品以实物为准

MX27517

低边驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低边驱动单通道，低边驱动，耐压20V，SOT23-6
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX27517
商品编号: C19078226
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.0505克(g)

商品参数

商品概述

MX27517旨在驱动升压型配置中的低端MOSFET，或驱动隔离拓扑中的次级同步MOSFET。凭借强大的灌电流能力，MX27517可并联驱动多个MOSFET。MX27517还具备驱动低端增强型氮化镓（GaN）FET所需的特性。MX27517提供反相和同相输入，以满足单一器件类型中反相和同相栅极驱动的要求。MX27517的输入与TTL/CMOS逻辑兼容，无论VDD电压如何，都能承受高达18V的输入电压。MX27517具有分离式栅极输出，可灵活独立调节导通和关断强度。MX27517开关速度快，传播延迟极小，便于高频操作。MX27517采用6引脚SOT23 - 6封装。

商品特性

独立的源极和漏极输出，可控制上升和下降时间
4V至18V单电源供电
4.0A峰值灌电流和拉电流驱动能力
0.40Ω开漏下拉灌电流输出
0.60Ω开漏上拉源电流输出
10ns（典型值）传播延迟
反相和同相输入之间的匹配延迟时间
TTL/CMOS逻辑输入
高达18V的逻辑输入（无论VDD电压如何）
低输入电容：2.5pF（典型值）
-40℃至125℃工作温度范围
6引脚SOT23 - 6L

应用领域

电池管理系统
距离测试用激光雷达驱动器
升压转换器
反激式和正激式转换器
隔离拓扑中的次级同步FET驱动
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	4V~18V

	属性	参数值
	上升时间(tr)	6ns
	下降时间(tf)	6ns
	传播延迟 tpLH	15ns
	传播延迟 tpHL	10ns
	特性	-
	工作温度	-40℃~+125℃
	静态电流(Iq)	80uA
