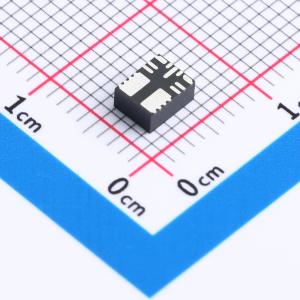

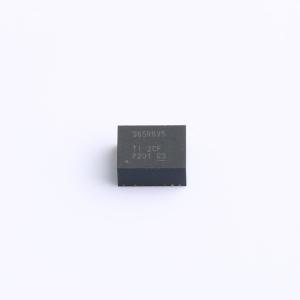

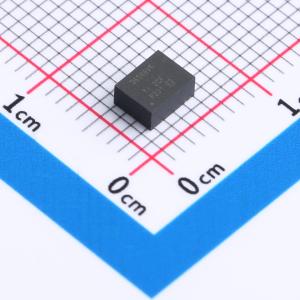

TPSM365R6V5RDNR

TPSM365R6 或 TPSM365R3 是一款输入电压为 65 V、输出电流为 600 mA 或 300 mA 的同步降压 DC/DC 电源模块，它将功率 MOSFET、集成电感和自举电容集成于一个紧凑易用的 3.5 mm x 4.5 mm x 2 mm、11 引脚 QFN 封装中。小型 HotRod QFN 封装技术可提升热性能并降低电磁干扰 (EMI)。该器件在无负载（输入 24 V，输出 3.3 V）时的超低工作静态电流 (IQ) 仅为 4 μA。TPSM365Rx 有两种固定输出电压选项（支持 3.3 V 和 5 V）和一种可调输出电压选项（支持 1 V 至 13 V 的范围）。对于 3.3 V 和 5 V 固定输出解决方案，该模块仅需四个外部组件。TPSM365Rx 针对出色的 EMI 性能和空间受限应用进行了优化。 TPSM365Rx 采用具有内部补偿的峰值电流模式控制方案，以最少的输出电容维持稳定运行。精准使能 (EN) 特性允许在启动和关断期间对器件进行精确控制。漏极开路电源正常 (PGOOD) 输出可真实指示输出电压状态。TPSM365Rx 具备预偏置启动、过流和温度保护功能，使其成为为各种工业应用供电的理想器件。在固定选项变体中，模式/同步 (MODE/SYNC) 引脚可实现从固定脉宽调制 (FPWM) 到脉冲频率调制 (PFM) 的无缝转换，空载待机静态电流小于 4 μA，确保在整个负载电流范围内实现高效率和出色的瞬态响应。

• 提供有助于功能安全系统设计的功能安全相关文档
• 多功能同步降压 DC/DC 模块
• 集成 MOSFET、电感和控制器
• 宽输入电压范围：3 V 至 65 V
• 输入瞬态电压高达 70 V
• 结温范围：-40℃ 至 +125℃
• 4.5 mm x 3.5 mm x 2 mm 塑封封装
• 使用 RT 引脚或外部同步 (SYNC) 信号可将频率从 200 kHz 调节至 2.2 MHz
• 输入 12 V、输出 3.3 V 时，效率大于 85%
• 输入 24 V、输出 5 V 时，效率大于 85%
• 空载时超低工作静态电流：输入 24 V、输出 3.3 V 时为 4 μA
• 针对超低 EMI 要求进行优化
• 伪随机扩频可降低峰值辐射
• 可通过 MODE/SYNC 引脚选择固定频率 PWM (FPWM) 模式，实现轻载时的恒定频率
• 可通过 MODE/SYNC 引脚实现开关频率 (FSW) 同步
• 符合 CISPR11 B 级标准
• 输出电压和电流选项
• 固定输出电压变体：3.3 V 或 5 V
• 可调输出电压范围：1 V 至 13 V
• 引脚与 TPSM33625 兼容
• 600 mA 输出电流（TPSM365R6）
• 300 mA 输出电流（TPSM365R3）
• 具备固有保护特性，设计稳健
• 精准使能输入和漏极开路 PGOOD 指示器，用于排序、控制和输入欠压锁定 (VIN UVLO)
• 过流和热关断保护
• 可使用 WEBENCH 电源设计工具基于 TPSM365Rx 创建定制设计

• 工厂自动化与控制
• 楼宇自动化
• 测试设备
• 家用电器
