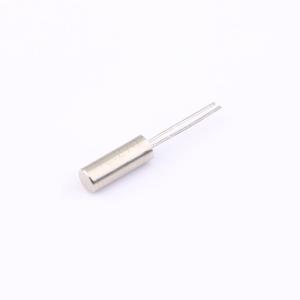

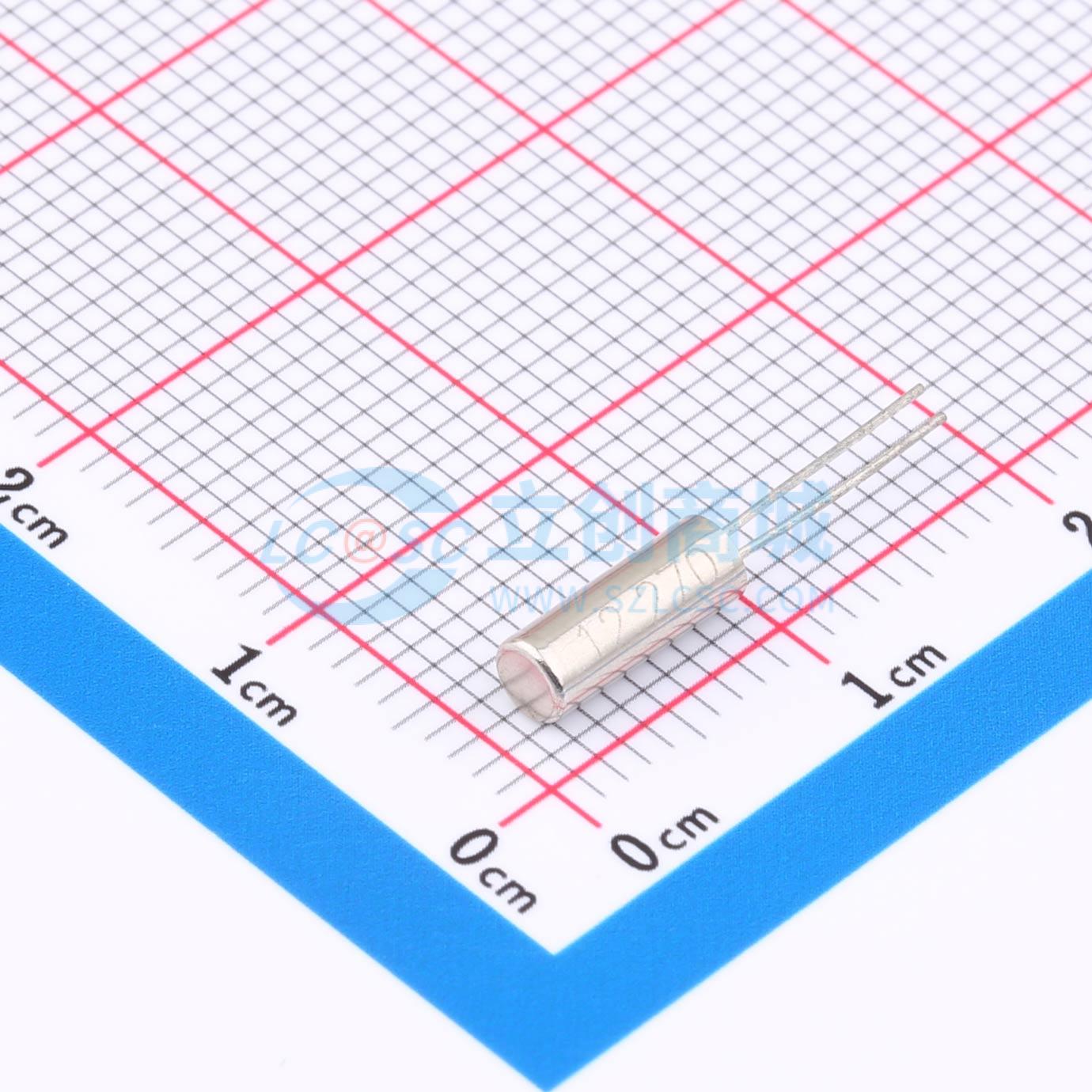

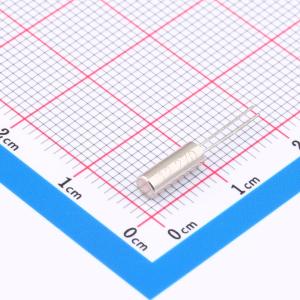

K38122702020
12.27MHz ±20ppm 20pF
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：盒型：Φ3×8。 振动模式：基频。 标称频率：12.270MHz。 调整频差：±20ppm（at 25±2℃）。 温度频差：±20PPM。 负载电容：20PF。 谐振电阻：60Ωmax。 静态电容：3.0pFmax。 激励功率：100μW。 年老化率：±3ppm／year。 绝缘阻抗：500MΩ（DC100±15V）
- 品牌名称
- KYX(凯越翔)
- 商品型号
- K38122702020
- 商品编号
- C19076742
- 商品封装
- DT-38
- 包装方式
- 袋装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无源晶振 | |
| 频率 | 12.27MHz |
| 属性 | 参数值 | |
|---|---|---|
| 常温频差 | ±20ppm | |
| 负载电容 | 20pF |
商品特性
- 外形尺寸：Φ3x8
- 振动模式：基频
- 标称频率：12.270MHz
- 调整频差：±20ppm (在25±2℃时)
- 温度频差：±20PPM
- 负载电容：20pF
- 谐振电阻：最大60Ω
- 静态电容：最大3.0pF
- 激励功率：100μW
- 年老化率：±3ppm/年
- 绝缘阻抗：500MΩ（直流100±15V）
- 自由跌落（冲击）：从35cm高度自由跌落到2cm厚的胶板上，跌落3次，跌落后晶体频差不可超过5ppm
- 振动：频率10~55Hz，振幅0.75mm，在XYZ方向各振动30分钟，频率变化 ≤±20ppm
- 温度循环：2~3分钟，-10℃ +60℃，各保持30分钟，循环三次后，外观无损伤，性能检验要求同振动
- 可焊性：从引线末端至底部2~3.0mm处放入235℃±5℃的焊槽内，时间2±0.5秒，沾锡面>95%，性能检验要求同振动
- 耐焊接热：从引线末端至底部2~2.5mm处放入250℃±10℃的焊槽内，时间3.5±0.5秒，试验后，外观无异常，性能检验要求同振动
- 耐低温：在-25℃±3℃下放置2小时，取出后在常温下恢复2小时，性能检验同振动要求
- 耐高温：在+70℃±2℃下放置2小时，取出后在常温下恢复2小时，性能检验同振动要求
- 恒定湿热：在40±3℃、相对湿度93%±2%的环境下放置48小时，取出后恢复2小时，外观无异常，性能检验同振动要求
- 高温老化：在120℃±2℃下老化48小时，取出后在常温下恢复2小时，频率变化 ≤±5ppm，电阻变化 ≤±25Ω
