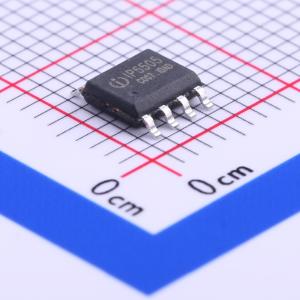

IP6505

IP6505是一款集成同步开关的降压转换器、支持11种输出快充协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。 内置功率MOS，输入电压范围是4.5V到32V，输出电压范围是3V到12V，最大能提供24W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：4V@3.6A，5V@3.4A，7V@3A，9V@2.5A，12V@2A。降压转换效率高至97%。 输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。 输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。 具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。 集成各种快充协议，可以通过DP/DM来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。支持的快充协议有：DCP（苹果、三星和BC1.2）、高通QC2.0/QC3.0、MTK PE1.1/2.0、华为快充协议FCP/SCP、三星快充协议AFC、展讯快充协议SFCP。 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。采用ESOP8封装。

• 同步开关降压转换器
• 内置功率MOS
• 输入电压范围：4.5V到32V
• 输出电压范围：3V到12V，根据快充协议自动调整
• 输出功率：最大24W（4V@3.6A，5V@3.4A，9V@2.5A，12V@2A等）
• 输出电压有线补功能
• 输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式）
• 转换效率最高达97%
• 软启动功能
• 通过外接电阻可设定开关频率150k,220k,350k
• 支持BC1.2、Apple、三星协议
• 支持高通QC2.0和QC3.0（认证编号：4788120153 - 2）
• 支持MTK PE1.1/PE2.0
• 支持华为快充协议FCP
• 支持华为快充协议SCP
• 支持三星快充协议AFC
• 支持展讯快充协议SFCP
• 输出过流、输入过压、输入欠压、输出短路保护
• 整机过温保护
• ESD 4KV，直流耐压48V

• 车载充电器
• 快充适配器
• 智能排插
