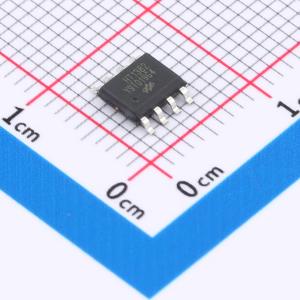

HT1382
带EEPROM的C/三线实时时钟/日历
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HT1382是一款低功耗实时时钟设备,具备两种串行接口:I²C或三线接口。接口模式由所选的芯片版本决定。该设备以BCD格式提供时钟和日历信息,还具备闹钟功能
- 品牌名称
- HOLTEK(合泰/盛群)
- 商品型号
- HT1382
- 商品编号
- C188199
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 70uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 静态电流(Iq) | 0.1uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电;温度补偿;片内SRAM/NVRAM;告警功能;可编程时钟输出 |
商品概述
HT1382是一款低功耗实时时钟设备,具备两种串行接口:I²C或三线接口。接口模式由所选芯片版本决定。该设备以BCD格式提供时钟和日历信息,还具备闹钟功能。日历的准确性可至2099年,并包含自动闰年校正功能。 外部32768Hz晶体用作设备振荡器,用于设备计时,为此提供了12.5pF的集成晶体负载电容。该设备包含晶体振荡器温度补偿功能,内部电源控制电路可检测电源故障,并在发生电源故障时自动切换到电池供电。
商品特性
- 实时时钟(RTC)/日历功能:以BCD格式包含秒、分、时、星期、日期、月份和年份
- 时钟工作电压:2.0V ~ 5.5V
- 电源电压VDD = 2.7V ~ 5.5V
- 自动闰年校正,有效期至2099年
- 自动电源切换
- 集成振荡器负载电容 – CL = 12.5pF
- 时钟补偿
- 可编程闹钟和中断功能
- 15种可选频率输出
- 为用户提供4字节EEPROM
- 通过I²C或三线接口进行串行通信
- I²C接口采用8引脚SOP封装
- 三线接口采用10引脚MSOP封装
应用领域
- 电表
- 消费电子产品
- 便携式设备
- 无线设备
- 销售点(POS)设备
- 计算机产品
- 其他工业/医疗/汽车应用
