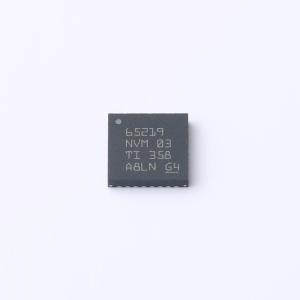

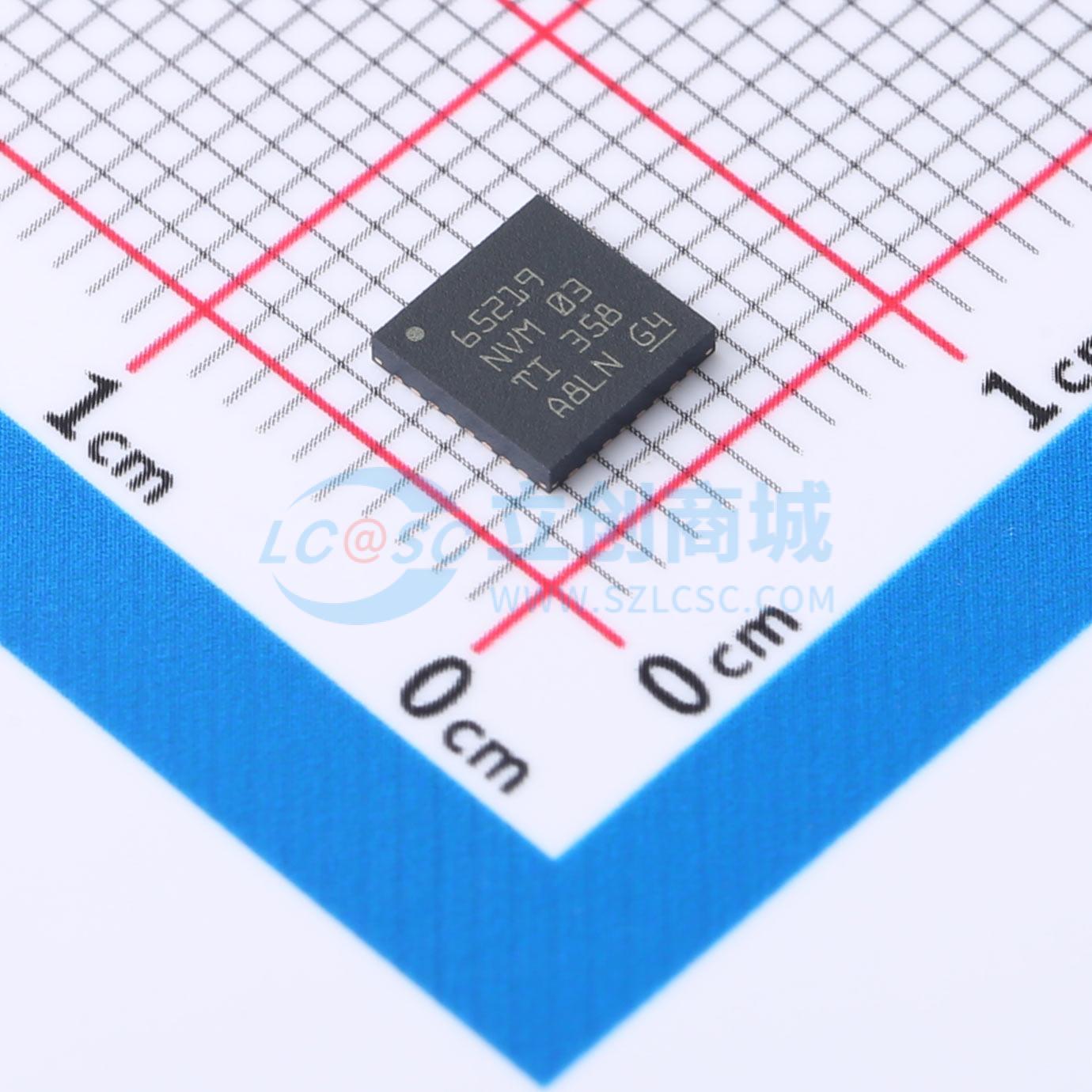

TPS6521903RHBR

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

商品参数

参数完善中

TPS65219是一款电源管理集成电路(PMIC)，旨在为便携式和固定应用中的各种SoC供电。该器件在-40℃至+105℃的环境温度范围内进行了特性测试，使其成为多种工业应用的理想选择。该器件包括三个同步降压DC-DC转换器和四个线性稳压器。

DC-DC转换器能够提供1x3.5A和2x2A的电流。这些转换器需要一个470nH的小电感、4.7μF的输入电容以及每路至少10μF的输出电容。

其中两个LDO支持在0.6V至3.4V输出电压范围内提供400mA的输出电流。这些LDO支持旁路模式，可作为负载开关，并允许在运行过程中改变电压。另外两个LDO支持在1.2V至3.3V输出电压范围内提供300mA的输出电流。这些LDO也支持负载开关模式。

I2C接口、IO、GPIO和多功能引脚(MFP)使得该PMIC可以与各种SoC无缝对接。

3 个降压转换器，非固定开关频率高达 2.3 MHz：
- 1x VIN: 2.5 V – 5.5 V; IOUT: 3.5 A; VOUT 0.6 V – 3.4 V
- 2x VIN: 2.5 V – 5.5 V; IOUT: 2 A; VOUT 0.6 V – 3.4 V
4 个线性稳压器：
- 2x VIN: 1.5 V – 5.5 V; IOUT: 400 mA; VOUT: 0.6 V – 3.4 V（可配置为负载开关和旁路模式，支持 SD 卡）
- 2x VIN: 2.2 V – 5.5 V; IOUT: 300 mA; VOUT: 1.2 V – 3.3 V（可配置为负载开关）
所有三个降压转换器均支持动态电压调节
低 IQ/PFM，PWM 模式（准固定频率）
可编程电源时序和默认电压
I2C 接口，支持标准模式、快速模式和快速模式+
设计用于支持多达 14+ 路系统（2x TPS65219 各 7 路 + GPO 控制的外部路）
2 个 GPO，1 个 GPIO 和 3 个多功能引脚
EEPROM 可编程性
