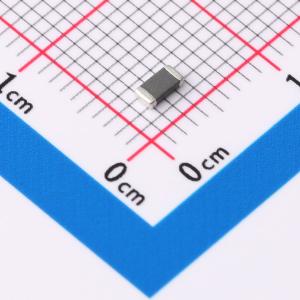

FBMA-11-321611-601A30T

贴片磁珠

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 贴片磁珠1206 600Ω 3A
品牌名称: ZE(增益)
商品型号: FBMA-11-321611-601A30T
商品编号: C18734475
商品封装: 1206
包装方式: 编带
商品毛重: 0.0449克(g)

商品概述

规格描述为FBMA - 11 - 321611 - 601A30T，产地为中国台湾台中。工作温度范围为 -55℃ ~ +125℃，储存温度范围为 -10℃ ~ +40℃。回流焊接条件方面，预热时焊料与铁氧体表面的温差最大限制在150℃，焊接后冷却到溶剂中的温差最大限制在100℃，预热不足可能导致铁氧体开裂，产品应在斜线所示的允许范围内焊接，过度焊接可能导致电极腐蚀，重复焊接时允许时间为累计时间。烙铁返工应限制为仅一次，注意不要用烙铁头直接接触产品以防止热冲击导致铁氧体材料开裂。焊料使用量不应超过以下所示上限，增加焊料量会增加产品的机械应力，超过焊料量可能导致机械或电气性能失效。

商品特性

工作温度范围： -55℃ ~ +125℃
储存温度范围： -10℃ ~ +40℃
回流焊接预热温差最大150℃，冷却温差最大100℃
烙铁返工限一次

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	磁珠
	阻抗@频率	600Ω@100MHz
	误差	±25%
	直流电阻(DCR)	60mΩ

	属性	参数值
	额定电流	3A
	通道数	-
	工作温度	-55℃~+125℃
