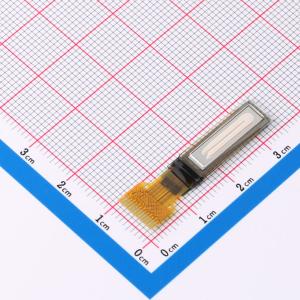

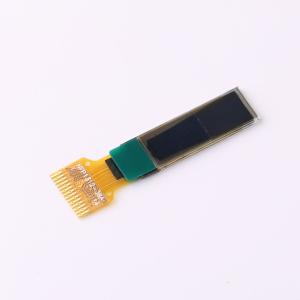

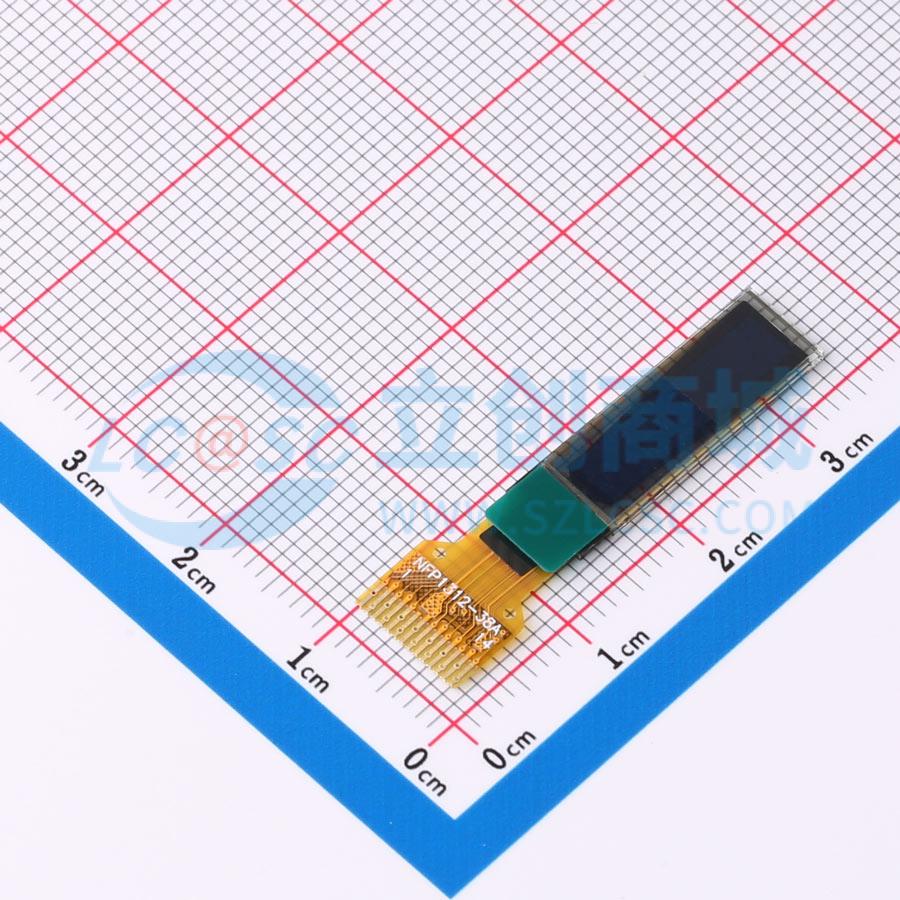

X063-2028TSWIG02-H14
OEL显示模块
- 描述
- 显示屏
- 品牌名称
- Wisevision(新智景)
- 商品型号
- X063-2028TSWIG02-H14
- 商品编号
- C18723012
- 包装方式
- 托盘
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | OLED显示屏 | |
| 主控芯片 | SSD1312芯片 | |
| 接口类型 | I2C | |
| 尺寸(inch) | 0.63 | |
| 像素分辨率 | 120x28 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 驱动方式 | 无源(PMOLED) | |
| 显示范围 | 15.58x3.62mm | |
| 显示颜色 | 白色 | |
| 亮度 | 270cd/m2 |
商品概述
此OEL显示模块的显示模式为被动矩阵，显示颜色为单色（白色），驱动占空比为1/28。像素数量为120×28，面板尺寸为21.54×6.62×1.22 (mm)，有效区域为15.58×3.62 (mm)，像素间距为0.13×0.13 (mm)，像素尺寸为0.11×0.11 (mm)。使用时需注意相关电压、温度等条件限制，且在主板设计时务必添加电子开关以避免漏电流现象。
商品特性
- 显示模式：被动矩阵
- 显示颜色：单色（白色）
- 驱动占空比：1/28
- 像素数量：120×28
- 面板尺寸：21.54×6.62×1.22 (mm)
- 有效区域：15.58×3.62 (mm)
- 像素间距：0.13×0.13 (mm)
- 像素尺寸：0.11×0.11 (mm)
