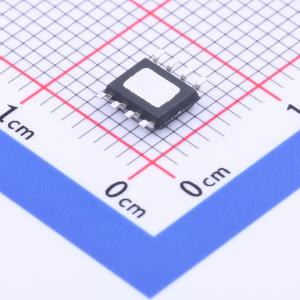

温馨提醒：图片仅供参考，商品以实物为准
TD1457C
降压型 9V~40V
- 描述
- TD1457C是一款高频降压开关调节器,具有集成的内部高压侧高压MOSFET。它提供2.2A的输出,支持9V到40V的宽输入电压范围。该芯片采用电流模式控制,具有快速环路响应和易于补偿的特点。内置软启动功能,可在轻载条件下降低开关频率以减少开关和栅极驱动损耗。可用ESOP8无铅封装。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1457C
- 商品编号
- C1884588
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
TD1457C是一款高频降压开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供2.2A输出，具有快速的环路响应和易于补偿的特性。 9V至40V的宽输入电压范围适用于各种降压应用，包括汽车输入环境中的应用。1μA的关断模式电源电流使其可用于电池供电的应用。 通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。 频率折返功能有助于防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。
商品特性
- 9V至40V宽工作输入电压范围
- 250mΩ内部功率MOSFET
- 高达1MHz的可编程开关频率
- 180μA静态电流
- 陶瓷电容稳定
- 内部软启动
- 高达95%的效率
- 输出电压可在0.8V至34V之间调节
- 采用ESOP8无铅封装
应用领域
- 高压功率转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
