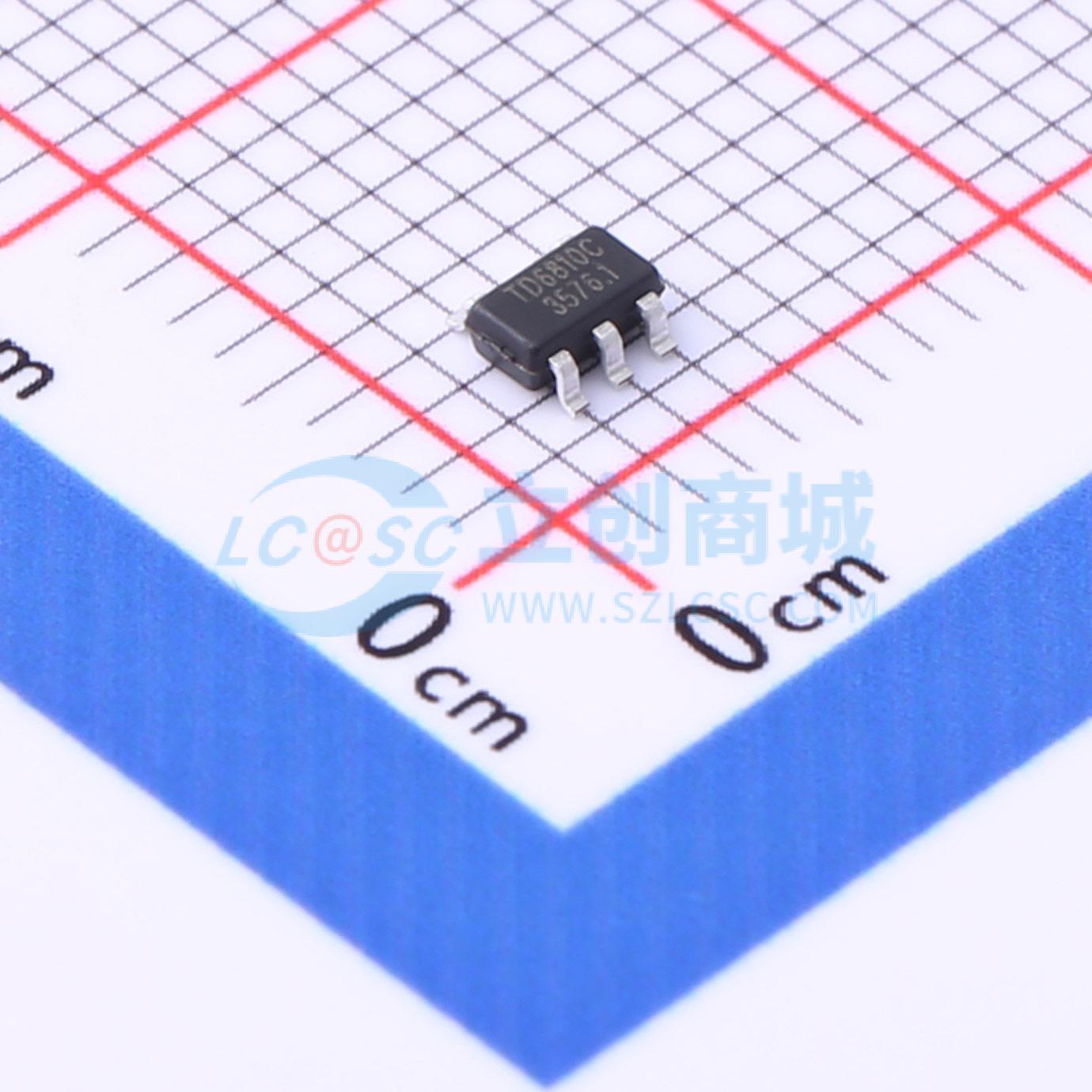

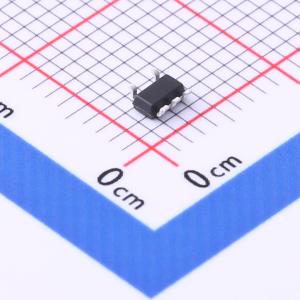

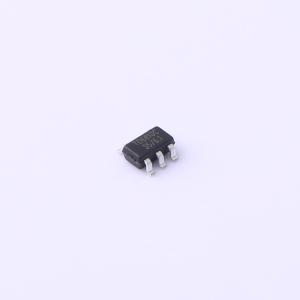

TD6810C

5V, 1.5A, 1.5MHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD6810C是一款高效率的开关型直流降压转换器,可输出1.5A电流,输出电压为0.6V以上可调,输入电压为2.5V至约6.5V,工作频率为1.5MHz,内部整合的同步功率管使其能提供很高的转换效率。
品牌名称: Techcode(泰德)
商品型号: TD6810C
商品编号: C1884587
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.05克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

TD6810C 是一款高效率的开关型直流降压转换器，可输出1.5A 电流，输出电压为0.6V以上可调，输出精度可达 ±1%。输入电压为2.5V至约6.5V（带输入过压保护功能）。工作频率为1.5MHz，可以与低取值外围元件稳定工作而保持很小的纹波。内部整合的同步功率管使TD6810C 能提供很高的转换效率，因而是大功率线性稳压器的理想替代。 TD6810C 带有轻载高效特性，在轻负载时仍然维持较高的工作效率。 TD6810C 内部带有软启动、峰值限流、输出短路保护、过温保护、输入过压保护、欠压保护等多重保护功能。TD6810C 采用 SOT23-5 封装。

商品特性

效率: 高达 96%
输出能力：可达 1.5A
工作电压： 2.5V~过压保护电压（典型为6.5V）
反馈电压VFB： 0.6V±1%
静态电流IQ：19uA
轻载高效
1.5MHz 工作频率
外部无需续流二极管
支持 100% 占空比
内置补偿和软启动
带使能引脚
带输入过压保护、欠压保护、峰值限流、输出短路保护、过温保护等保护功能
SOT23-5 封装

应用领域

机顶盒
无线和DSL 调制解调器
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6.5V
	输出电压	600mV
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
