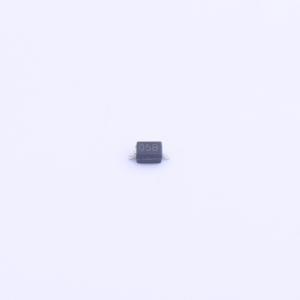

SD05C

5V截止峰值浪涌电流：30A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD05C旨在采用单片硅技术，替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以提供快速响应时间和超低ESD钳位电压，使其成为保护敏感半导体元件免受损坏的理想解决方案。SD05C符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。SD05C采用无铅SOD - 323封装。这些器件与0805 MLV器件占用相同的PCB焊盘面积。
品牌名称: DOWO(东沃)
商品型号: SD05C
商品编号: C1884584
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

SD05C旨在采用单片硅技术，替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以提供快速响应时间和超低ESD钳位电压，使其成为保护敏感半导体元件免受损坏的理想解决方案。SD05C符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。SD05C采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805 MLV器件占用相同的PCB焊盘面积。

商品特性

450W峰值脉冲功率（8/20μs）
保护一条数据或电源线
超低泄漏：纳安级
工作电压：5V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 4（雷击）30A（8/20ns）
符合RoHS标准
封装：SOD - 323
引脚镀层：雾锡

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
外设
寻呼机外设
台式机和服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	30A
	峰值脉冲功率(Ppp)	450W@8/20us
	击穿电压	7V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	60pF
