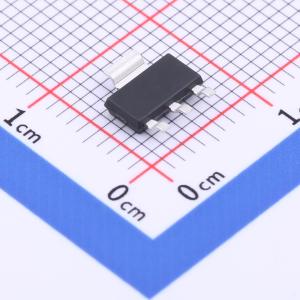

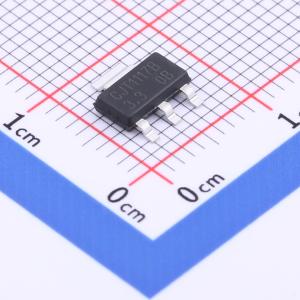

温馨提醒：图片仅供参考，商品以实物为准

SCJT1117B-3.3

低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCJT1117B系列是一组低压差三端稳压器，在输出电流为1A时，压差为1.3V（典型值）。SCJT1117B系列有可调版本，只需两个外部电阻即可将输出电压设置在1.25V至12V之间。此外，它还有五种固定电压版本：1.2V、1.5V、1.8V、2.5V、3.3V和5V
品牌名称: CJ(江苏长电/长晶)
商品型号: SCJT1117B-3.3
商品编号: C1884532
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.277克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

SCJT1117B系列是一组低压差三端稳压器，在1A输出电流时，压差为1.3V（典型值）。 SCJT1117B系列有可调版本，仅需两个外部电阻即可将输出电压设置在1.25V至12V之间。此外，它还有五种固定电压版本：1.2V、1.5V、1.8V、2.5V、3.3V和5V。 SCJT1117B系列提供热关断保护。其电路包含一个齐纳微调带隙基准，以确保输出电压精度在±2%以内。输出端需要至少10μF的钽电容，以改善瞬态响应和稳定性。

商品特性

低压差电压：1A输出电流时为1.3V（典型值）
热关断
三端可调至1.2V、1.5V、1.8V、2.5V、3.3V、5V
工作结温：-40℃至125℃
节省空间的SOT - 223封装

应用领域

电脑主板
液晶显示器
显卡、DVD播放器
网卡/交换机
电信调制解调器
ADSL调制解调器
打印机及其他外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	1.3V@(1A)
	静态电流(Iq)	5mA
	特性	过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
