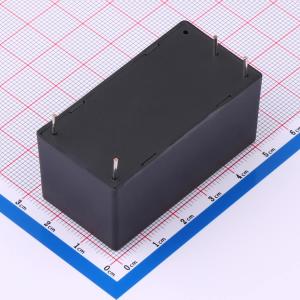

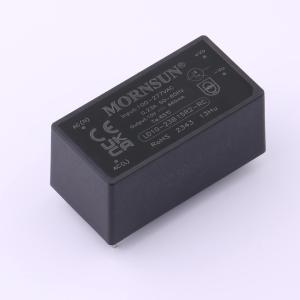

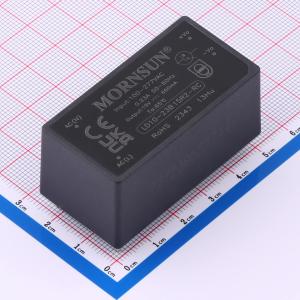

LD10-23B15R2-RC
10W AC-DC模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列电源具有宽输入电压范围、交直流两用、低功耗、低纹波噪声、高效率、高可靠性、安全隔离等优点。产品安全可靠，EMC性能好，广泛应用于工业、电力、家电及汽车充电桩等多个领域。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LD10-23B15R2-RC
- 商品编号
- C18548132
- 商品封装
- DIP-4
- 包装方式
- 托盘
- 商品毛重
- 53.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | - | |
| 工作电压(DC) | 100V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 15V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 660mA | |
| 输出功率 | 10W | |
| 静态功耗 | 0.25W | |
| 转换效率 | 84% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 100mVp-p | |
| 最大容性负载 | 1000uF | |
| 功能特性 | 短路保护；过压保护；故障自恢复；过流保护 | |
| 隔离电压(Vrms) | 4.2kV | |
| 长度 | 52.4mm | |
| 宽度 | 27.2mm | |
| 高度 | 24mm | |
| 类型 | - | |
| 开关频率 | 65kHz | |
| 工作温度 | -40℃~+80℃ |
商品特性
- 宽输入电压范围：85 - 305VAC/100 - 430VDC
- 工作温度范围： -40°C to +80°C
- 4200VAC 高隔离电压
- 输出短路、过流、过压保护
- 全塑料外壳，符合UL94V-0
- 过电压等级Ⅲ（符合EN62477-1)
- EMI 性能满足CISPR32/EN55032 CLASS B
应用领域
- 工业
- 电力
- 家电
- 汽车充电桩
