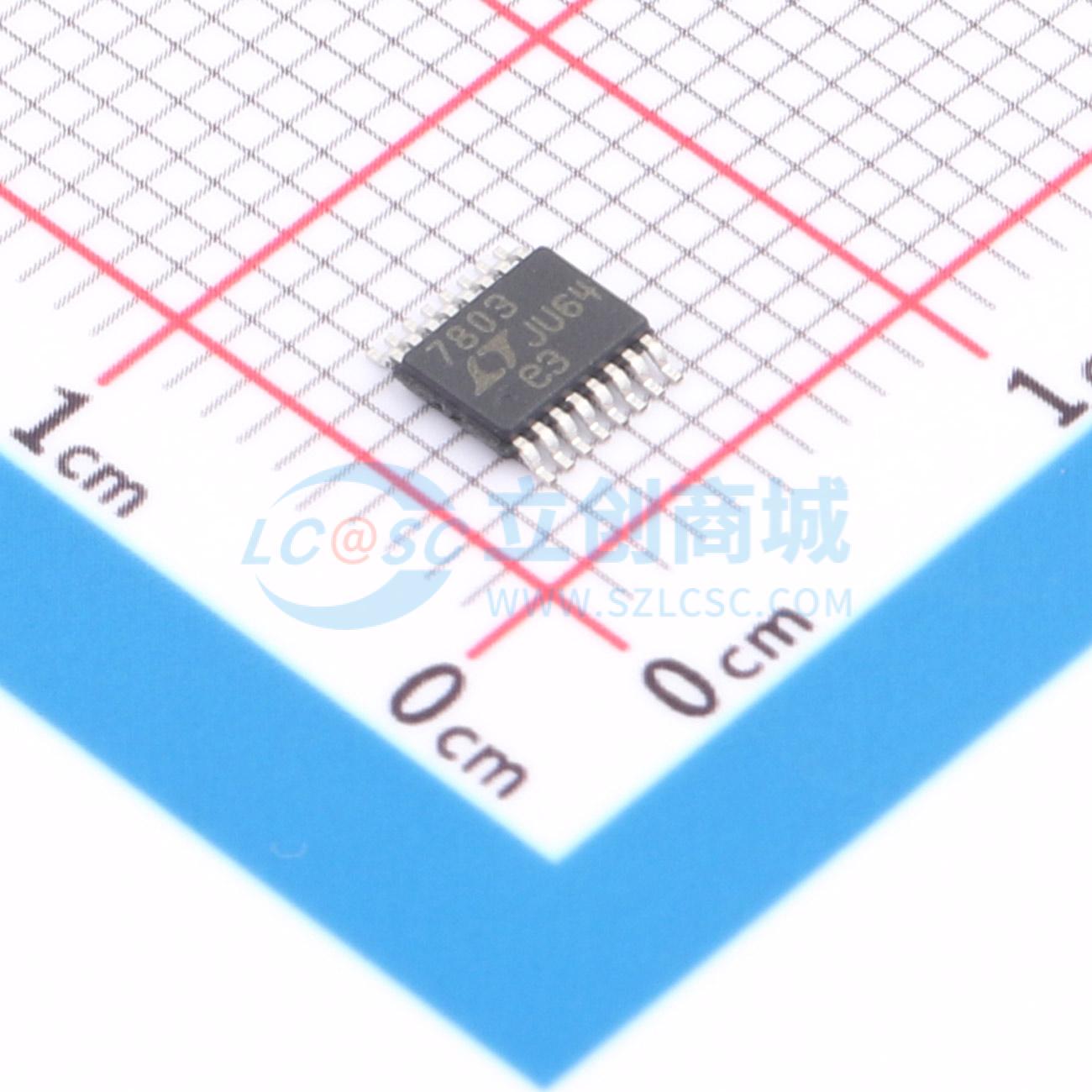

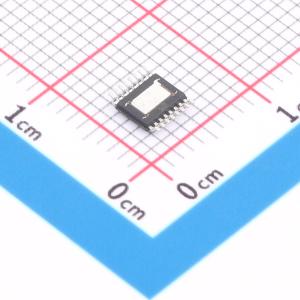

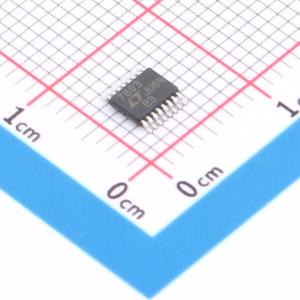

温馨提醒：图片仅供参考，商品以实物为准

LTC7803IMSE#TRPBF

具有扩展频谱的40V低IQ、3MHz同步降压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC7803IMSE#TRPBF
商品编号: C1881027
商品封装: MSOP-16-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LTC7803 是一款高性能、100% 占空比能力的同步降压 DC/DC 开关稳压器控制器，可驱动全 N 沟道功率 MOSFET 级。同步整流提高了效率，减少了功率损耗，并降低了热要求。恒定频率电流模式架构允许高达 3MHz 的可锁相开关频率。LTC7803 的输入电源范围很宽，为 4.5V 至 40V。

非常低的空载静态电流延长了电池供电系统的运行时间。OPTI-LOOP 补偿使得在广泛的输出电容和 ESR 值范围内优化瞬态响应成为可能。MODE 引脚可以选择在轻负载下采用突发模式操作、脉冲跳过模式或连续电感电流模式。

此外，LTC7803 还具有扩频操作功能，这显著降低了输入和输出电源上的峰值辐射噪声和传导噪声，使其更容易符合电磁干扰 (EMI) 标准。

商品特性

低工作 IQ：12µA（14V 至 3.3V 输出电压）
宽输入电压范围：4.5V 至 40V
输出电压高达 40V
扩频操作
RSENSE 或 DCR 电流检测
支持直通/100%占空比
可编程固定频率（100kHz 至 3MHz）
可锁相频率（100kHz 至 3MHz）
轻载时可选择连续、脉冲跳过或低纹波突发模式操作
低关断 IQ：1.2µA
增强散热的16引脚3mm x 3mm QFN 和 MSOP 封装
AEC-Q100 认证进行中

应用领域

汽车相关和交通运输
工业
电信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	-
	输出电流	-
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
