LM20333是一款全功能同步降压稳压器，能够提供高达3A的负载电流。其电流模式控制环路通过仅两个外部元件进行补偿，提供了高性能和易用性。优化了4.5V至36V的输入电压范围，使其非常适合高压系统。

具有内部过压保护(OVP)和过流保护(OCP)电路，以提高系统的可靠性。精确的使能引脚(Enable pin)和集成的欠压锁定(UVLO)允许对器件的开启进行紧密控制和时序安排。启动冲击电流既可以通过内部固定的软启动电路也可以通过外部可调的软启动电路来限制。故障检测和电源时序控制可以通过集成的电源良好(PGOOD)电路实现。

LM20333设计用于多轨电源架构中表现良好。可以使用SS/TRK引脚将器件的输出电压配置为跟踪更高的电压轨。如果在启动时LM20333的输出被预偏置，它不会吸取电流以拉低输出，直到内部软启动斜坡超过反馈引脚处的电压为止。

通过SYNC引脚，LM20333的开关频率可以与外部时钟同步。SYNC引脚能够同步到250 kHz至1.5 MHz范围内的输入信号。

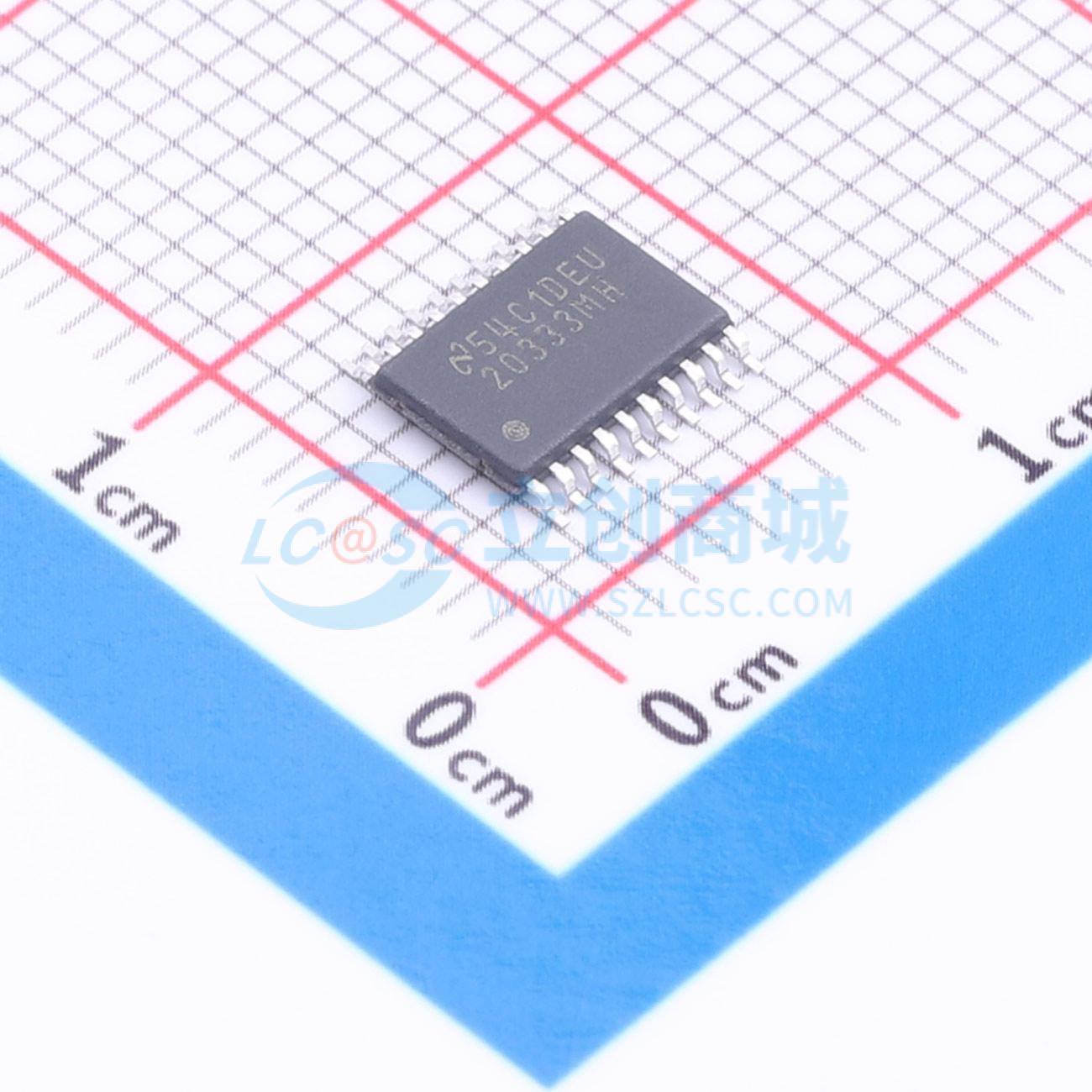

LM20333采用裸露焊盘20引脚HTSSOP封装，可以直接焊接在PCB上，从而不需要笨重的散热器。

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~32V
	输出电流	3A
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调

LM20333MHX/NOPB
