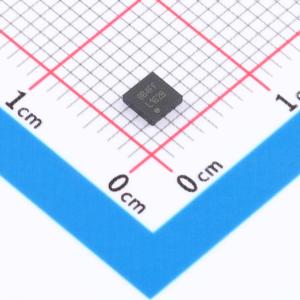

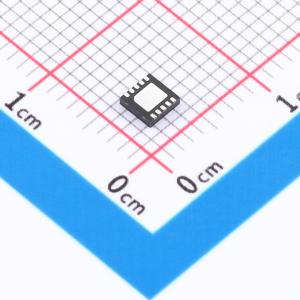

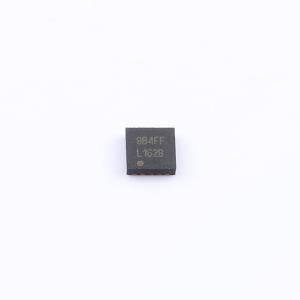

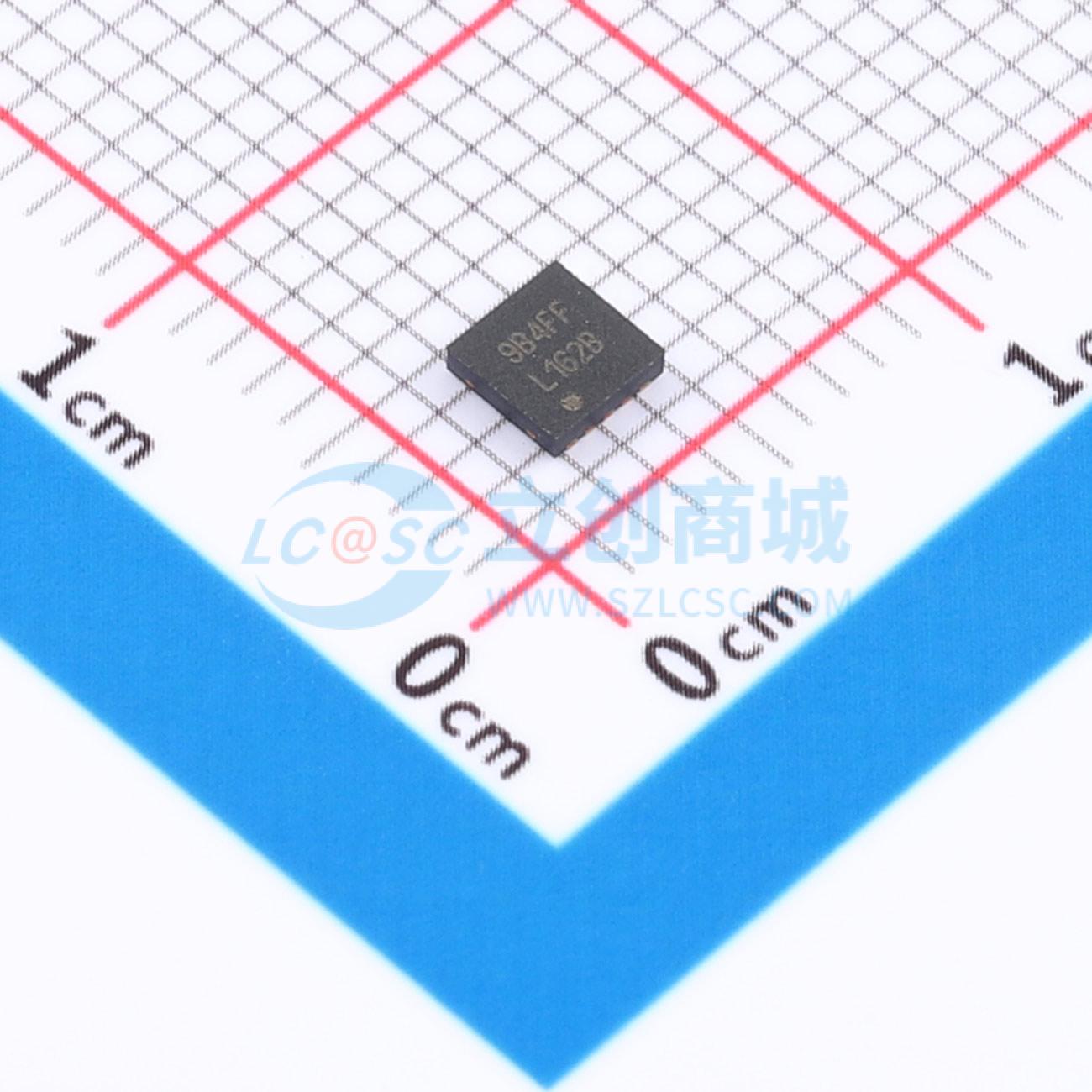

LM2770SD-1215/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2770 具有休眠模式的高效开关电容器降压 DC/DC 稳压器
品牌名称: TI(德州仪器)
商品型号: LM2770SD-1215/NOPB
商品编号: C1880396
商品封装: WSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

参数完善中

商品概述

LM2770是一款开关电容降压稳压器，非常适合为便携式系统中的低压应用供电。LM2770可提供高达250 mA的负载电流，工作输入电压范围为2.7V至5.5V。这使得LM2770成为单节锂离子电池和充电器供电系统的理想选择。LM2770的输出电压可通过一个逻辑输入引脚在两个输出电平之间动态切换。目前可用的输出电压对包括1.2V/1.5V和1.2V/1.575V。其他电压对选项可根据要求开发。 LM2770的效率优于固定增益开关电容降压稳压器和低压差线性稳压器（LDO）。多个分数增益可在整个输入电压和输出电流范围内实现功率效率最大化。当负载电流较小时（≤ 20mA），LM2770还可切换到低功耗睡眠模式。在睡眠模式下，电荷泵关闭，输出由低噪声、低功耗线性稳压器驱动。该器件还具备软启动、短路保护、限流保护和热关断保护功能。LM2770采用德州仪器（TI）的小型10引脚无引线框架封装（WSON - 10）。

商品特性

高效多增益架构：峰值功率效率>85%
输出电压对：1.2V/1.5V和1.2V/1.575V
动态输出电压选择
输出电压精度：±3%
输出电流高达250mA
输入范围：2.7V至5.5V
低电源电流睡眠模式
全功率模式下静态电源电流为55μA
软启动
全功率模式下的短路保护
睡眠模式下的限流保护
WSON - 10封装（3mm×3mm×0.8mm）

应用领域

DSP电源
基带电源
手机和寻呼机
便携式电子设备
