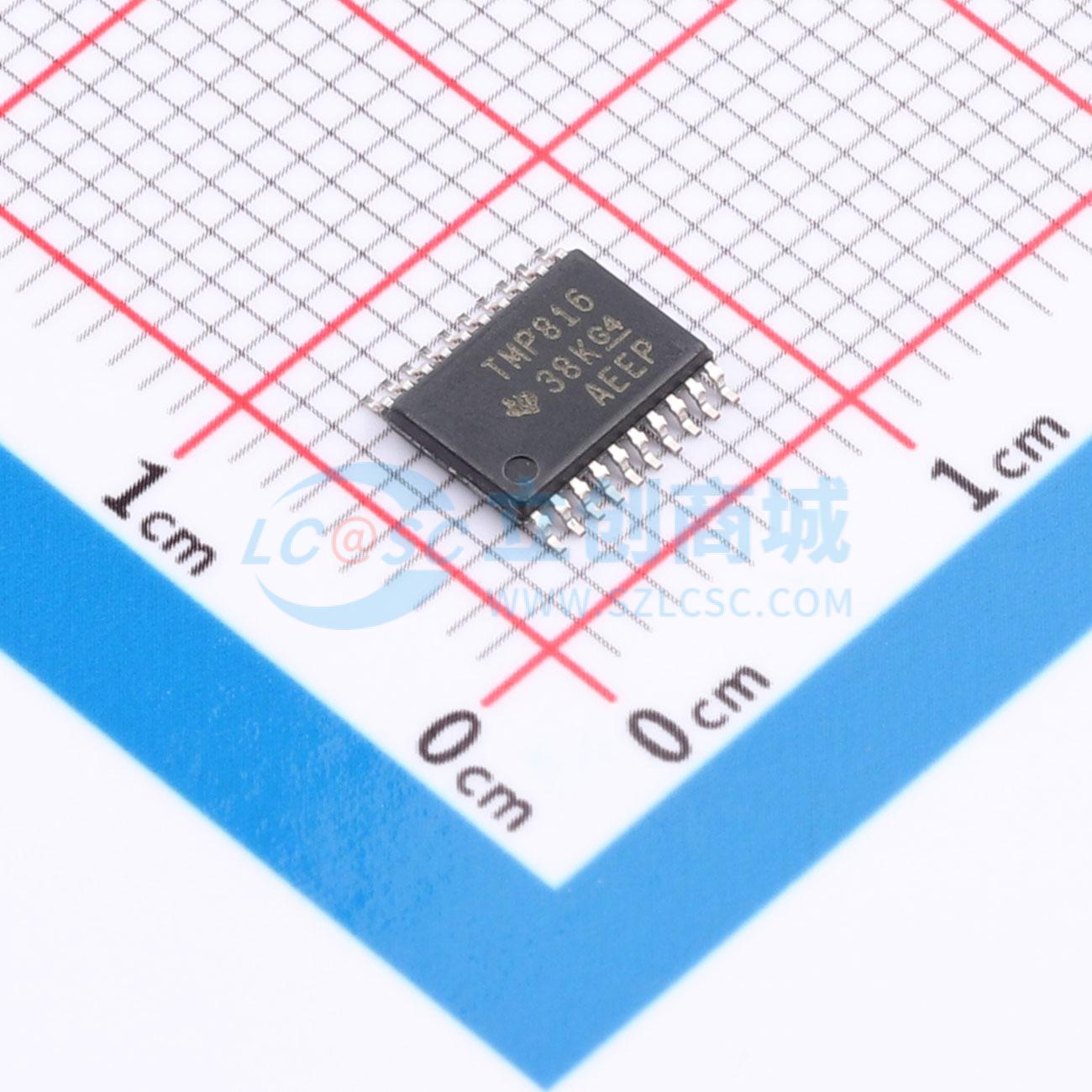

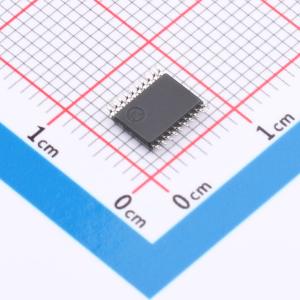

温馨提醒：图片仅供参考，商品以实物为准
TMP816PWR
有刷直流电机驱动芯片 16V
- 描述
- TMP816 具有可调节限流阈值的 18V（最大值）含传感器单相 BLDC 栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP816PWR
- 商品编号
- C1880301
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | -30℃~+95℃ |
商品概述
TMP816是一款单相双极变速风扇电机预驱动器，可与外部PWM信号配合使用。通过添加少量外部元件，即可实现高效、安静且低功耗的大变速范围电机驱动电路。 TMP816器件非常适合驱动服务器和消费产品等应用中使用的大型风扇电机（大风量、大电流）。
商品特性
- 单相全波驱动预驱动器：采用PNP - NMOS作为外部功率晶体管，通过低饱和输出和单相全波驱动实现高效低功耗驱动。（PMOS - NMOS也适用）
- 外部PWM输入：支持变速控制，采用他励上直PWM（f = 25 kHz）控制方法，可实现高度静音的速度控制
- 电流限制电路：启动时采用斩波式电流限制
- 无功电流切断电路：切断相变前的无功电流，实现静音和低功耗驱动
- 最低速度设置引脚：可通过外部电阻设置最低速度。启动辅助电路可实现极低速度启动
- 用于霍尔偏置的恒压输出引脚
- 锁定保护和自动复位功能
- 转速检测（FG）和锁定检测（RD）输出
应用领域
- 服务器风扇
- 家电风扇
