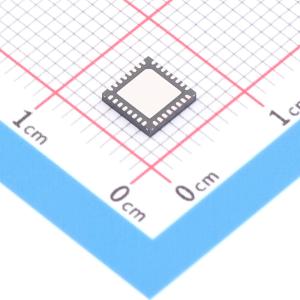

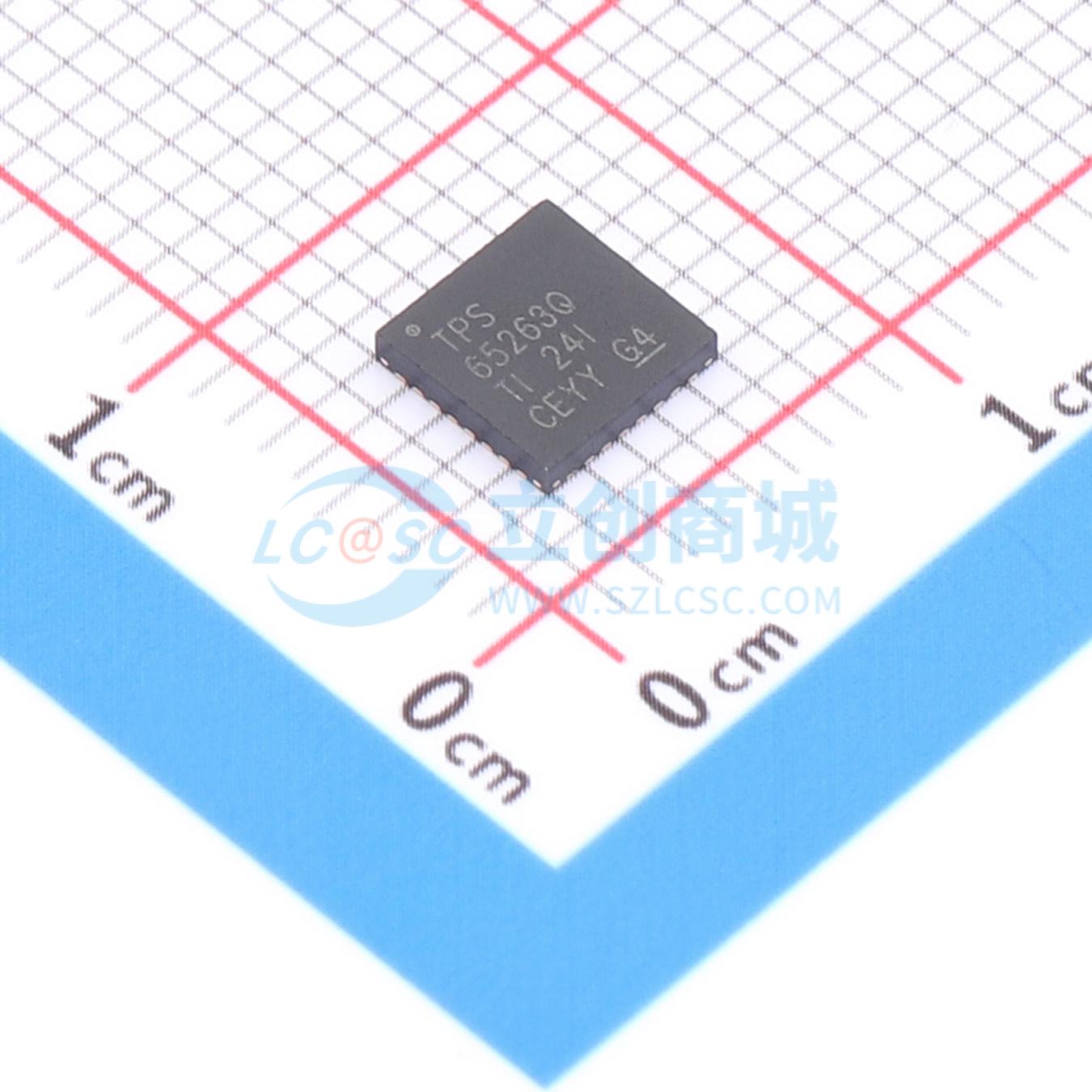

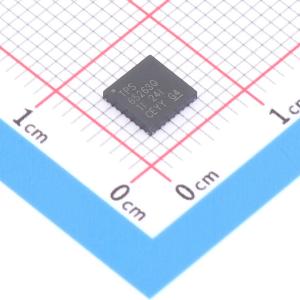

温馨提醒：图片仅供参考，商品以实物为准

TPS65263QRHBTQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65263-Q1 支持 I2C 控制的动态电压调节的 4.0V-18V 输入电压、3A/2A/2A 三路同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS65263QRHBTQ1
商品编号: C1880041
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS65263-Q1包含三个同步降压转换器，并且具有4.0V至18V的宽输入电压范围。这款转换器具有恒定频率峰值电流模式，专用于简化应用，同时方便设计人员根据目标应用来优化系统。可通过外部电阻在200kHz至2.3MHz范围内调节转换器的开关频率。buck1和buck 2，buck3之间的180°异相运行（buck2和buck3同相运行）可最大限度降低对输入滤波器的要求。每个降压转换器的初始启动电压都可通过外部反馈电阻设定。可使用I²C控制7位VID对buck2的输出电压进行动态调整，范围为0.68V至1.95V，步长为10mV。可通过I²C总线3位控制对VID电压转换率进行编程，以优化VID电压转换期间的过冲/下冲。 TPS65263-Q1中的每个降压转换器都可通过I²C加以控制，从而执行以下操作：启用/禁用输出电压、设置脉冲跳跃模式(PSM)或轻负载条件下的强制持续电流模式(FCC)以及读取电源正常状态、过流警告和温度警告。 TPS65263-Q1具有过压保护、过流保护、短路保护和过热保护功能。

商品特性

符合汽车应用要求中的反馈参考电压，从0.6V±2%更改为0.6V±1%
具有符合AEC - Q100标准的以下结果：器件温度1级： - 40°C至125°C工作结温范围；器件人体模型(HBM)静电放电(ESD)分类等级H2；器件充电器件模型(CDM) ESD分类等级C4B
工作输入电压范围：4.0V至18V
最大持续输出电流：3A/2A/2A
Buck2的I²C控制7位VID可编程输出电压范围为0.68V至1.95V，步长为10mV
I²C回读电源正常状态、过流警告和裸片温度警告
支持标准模式(100kHz)和快速模式(400kHz)的I²C兼容接口
反馈基准电压0.6V±1%

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	-
	输出电流	3A；2A；2A
	开关频率	2.3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
