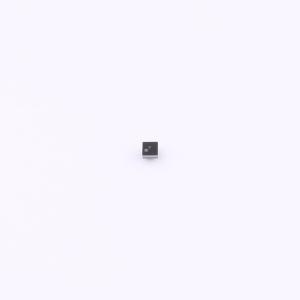

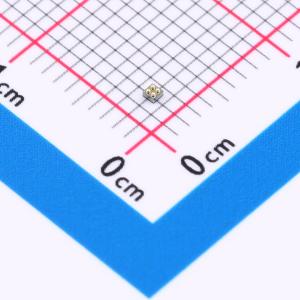

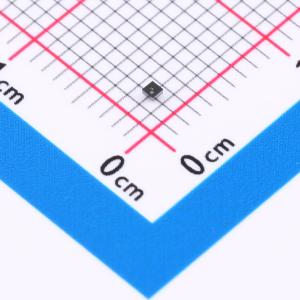

LP5560TMX/NOPB
LP5560 具有单线制接口的可编程LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP5560 具有简单的单线控制和小的解决方案尺寸的可编程单 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP5560TMX/NOPB
- 商品编号
- C1879933
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 19.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -30℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
LP5560 是一款可编程的LED 驱动器，能够生成各种闪烁序列，每个序列最多由3 个不同长度的脉冲组成。可以通过单线制接口对闪烁序列进行编程。可编程参数包括导通和关断时间，以及上升和下降时间。LP5560 内置默认序列，能够应用于无编程功能的简易系统中。 该器件具有超低余量电压，无需使用升压放大器。指示灯LED 可以由电池直接驱动。该器件采用小型封装，并且无需任何外部组件，最大限度地减小了解决方案的尺寸。
商品特性
- 宽输入电压范围：2.7V 至5.5V
- 可调节输出电流：2.8mA 至19.5mA
- 具有电流上升及下降时间控制的可编程闪烁序列
- 用于无编程功能的简易系统的默认闪烁序列
- 单线制接口
- 恒流高侧输出驱动器
- 极低的余量电压（典型值为40mV）
- 超小解决方案尺寸 - 无外部组件
应用领域
- 手机及其他便携式设备的LED 指示灯
- 读卡器
- 加油机
- 计步器
- 电子门禁控制
- 需要简单反馈的设备
