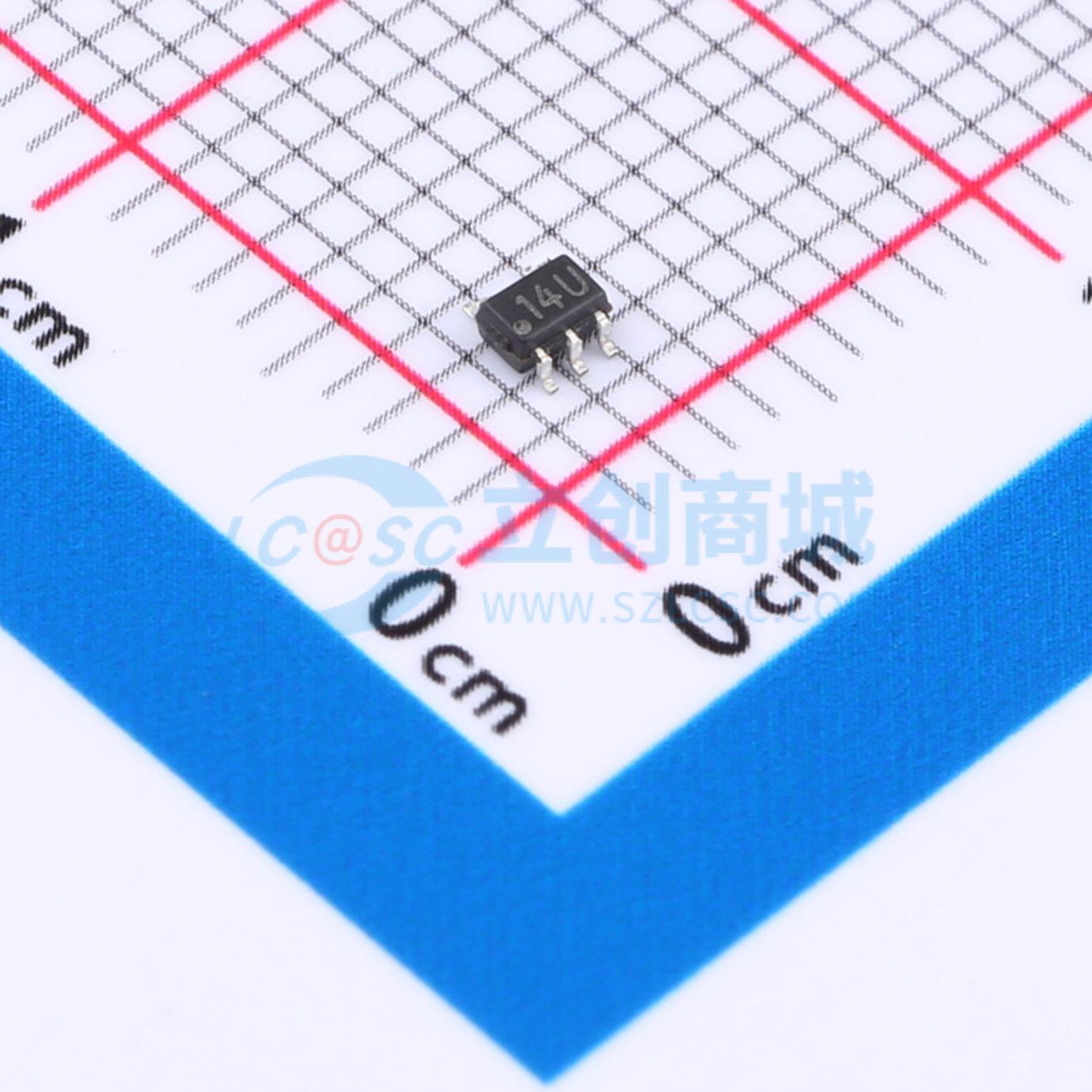

温馨提醒：图片仅供参考，商品以实物为准
LMV551QDCKRQ1
汽车微功耗RRO放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV551-Q1 汽车级、单路、5.5V、3MHz、低静态电流 (37μA) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV551QDCKRQ1
- 商品编号
- C1879731
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 3.3uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1nA | |
| 噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 93dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 37uA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
LMV551-Q1是一款高性能、低功耗运算放大器，具备3MHz带宽，电流消耗仅为37μA，带宽功率比出色。此类放大器具有单位增益稳定性，可为需要宽带低功耗的应用提供出色的解决方案。具有一个轨至轨输出级和一个低于接地值的扩展输入共模范围。工作电源电压范围为2.7V至5.5V，可在宽温度范围内（-40°C至125°C）工作，是汽车应用、传感器应用以及便携式仪表应用的绝佳选择，采用超小型5引脚SC70封装。
商品特性
- 符合汽车类标准
- 具有符合AEC-Q100测试指导的以下结果：
- 器件温度范围1级：环境工作温度为 -40°C至125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C7
- 指定的3V和5V性能
- 高单位增益带宽：3MHz
- 电源电流为37μA（典型值）
- CMRR 93 dB
- PSRR 90 dB
- 转换速率为1V/μs
- 100kΩ负载下以电源轨为基准的输出摆幅为70mV
- 总谐波失真：1kHz、2kΩ时为0.003%
应用领域
- 汽车子系统
- 便携式电池供电系统
- 机器人和自动化
- 传感器和仪表有源滤波器
