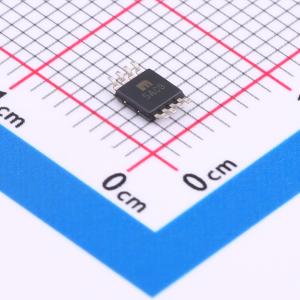

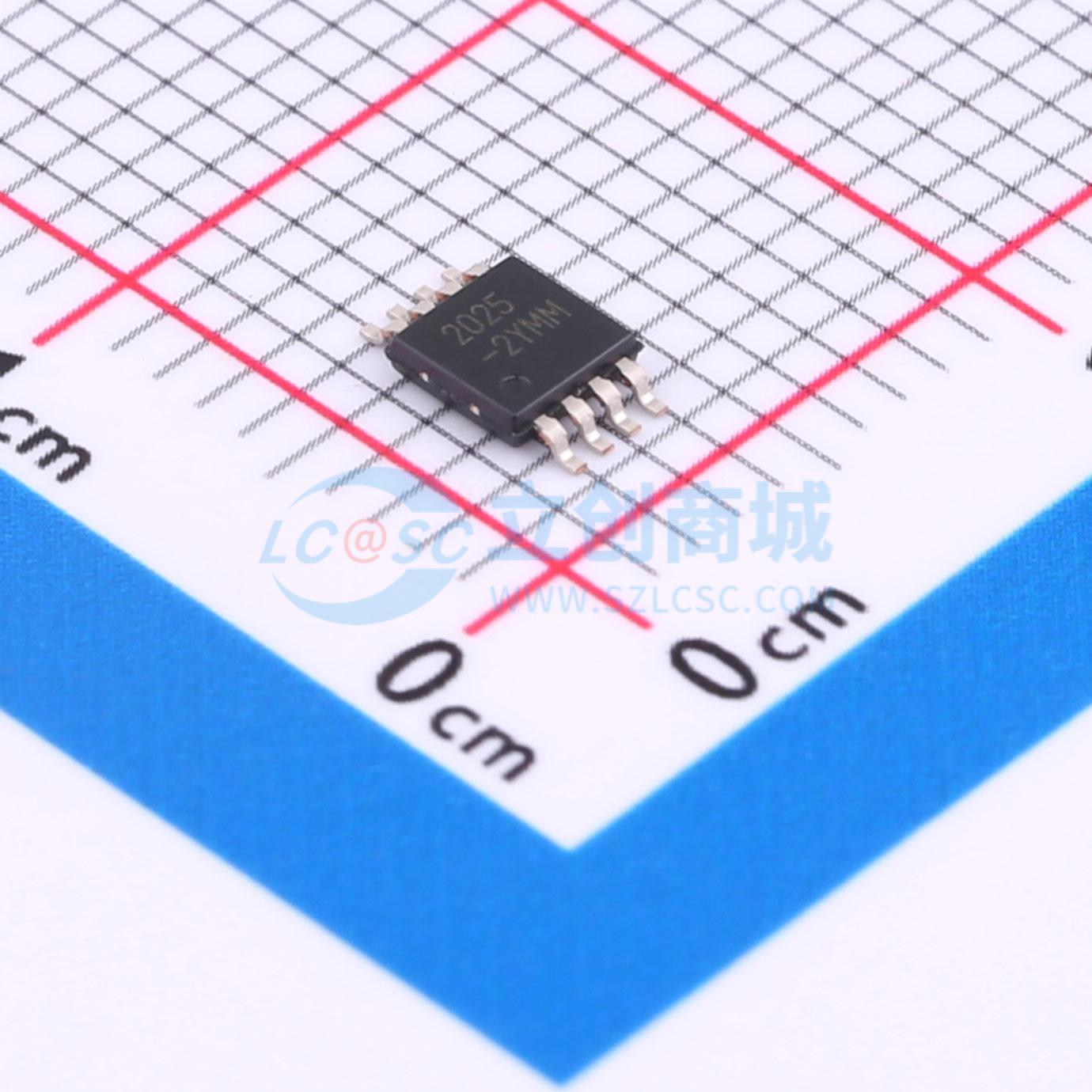

MIC2025-2YMM
单通道电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2025-2YMM
- 商品编号
- C185640
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
MIC2025和MIC2075是高端MOSFET开关，针对需要电路保护的通用配电应用进行了优化。 MIC2025/75具有内部电流限制功能，并配备热关断保护，可保护器件和负载。MIC2075提供“智能”热关断功能，可在故障模式下降低电流消耗。发生热关断故障时，输出将被锁存关闭，直到移除有故障的负载。移除负载或切换使能输入可重置器件输出。 两款器件均采用软启动电路，可在使用高容性负载的应用中最大限度地减少浪涌电流。提供故障状态输出标志，在过流和热关断情况下置位。 MIC2025/75提供8引脚MSOP和8引脚SOIC封装。
商品特性
- 最大导通电阻140 mΩ
- 工作范围2.7V至5.5V
- 最小连续输出电流500 mA
- 带热关断的短路保护
- 带3 ms滤波的故障状态标志，可消除误置位
- 欠压锁定
- 反向电流阻断（无“体二极管”）
- 断路器模式（MIC2075）可降低功耗
- 逻辑兼容输入
- 软启动电路
- 低静态电流
- 引脚与MIC2525兼容
- UL文件编号#E179633
应用领域
- USB外设
- 通用电源开关
- ACPI配电
- 笔记本电脑
- 个人数字助理（PDA）
- PC卡热插拔
