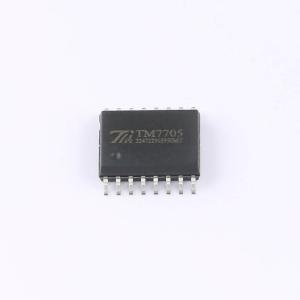

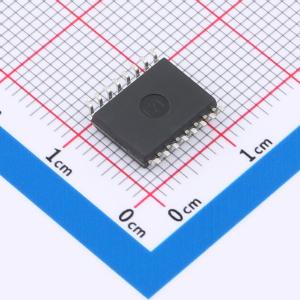

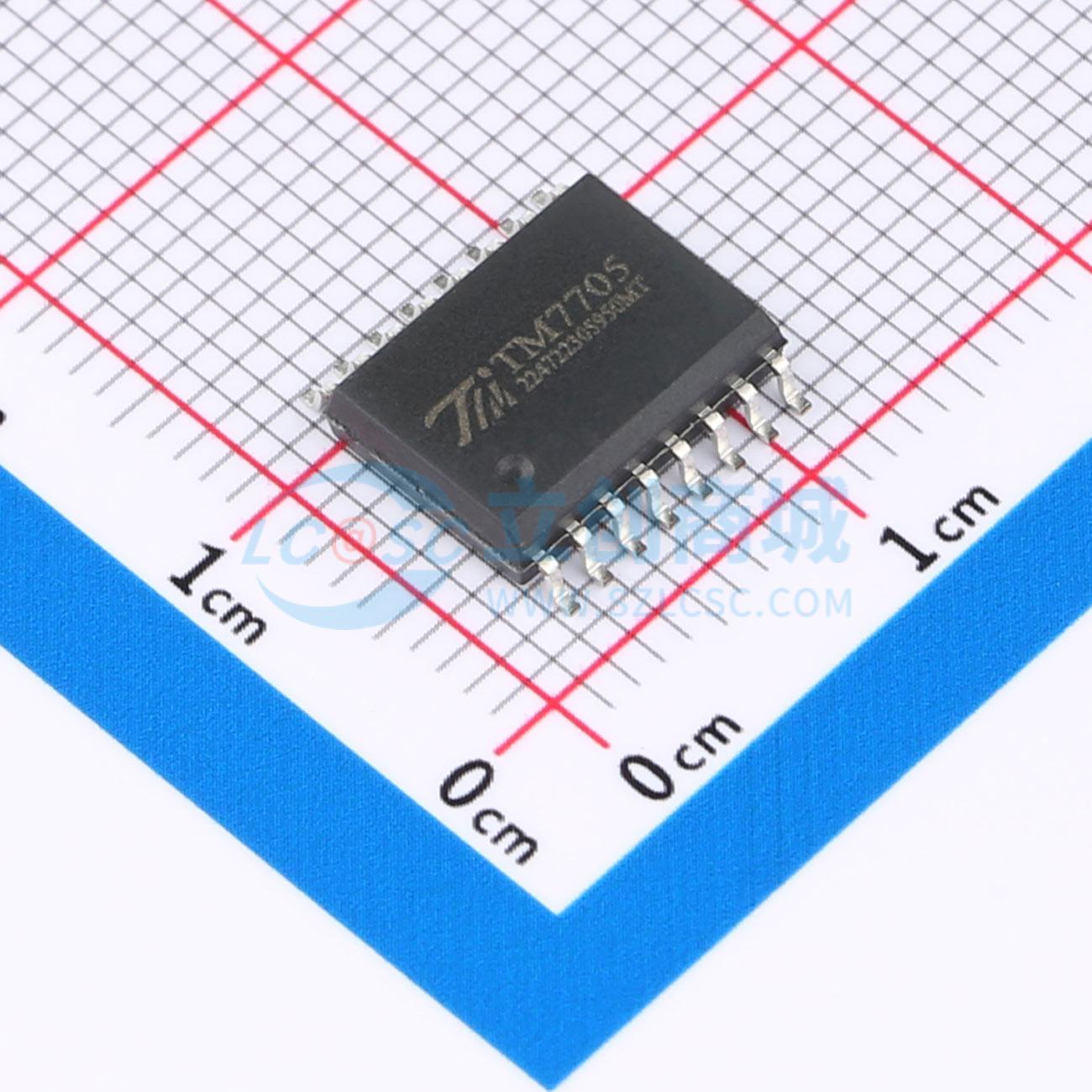

TM7705

16 bit模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM7705是16位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。具有双通道全差分输入、SPI串行通讯、可编程增益、自校正和系统校正功能。
品牌名称: TM(天微)
商品型号: TM7705
商品编号: C1871365
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.71克(g)

商品参数

商品概述

TM7705是16位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。TM7705有两个全差分通道，采用SPI三线串行通讯。内置可配置的模拟前端增益、信号极性以及更新速率。具有自校正和系统校正功能，可消除器件本身和系统的增益以及偏移误差。还具有高分辨率、优良的抗噪声性能以及低电压低功耗等特点，适合仪表测量、工业控制等应用领域。

商品特性

双通道全差分输入通道的ADC
16位Σ-Δ模数转换
积分非线性小于0.003%
可编程增益：1~128
三线串行通讯
对模拟输入有缓冲的能力
3V或5V工作电压，范围±5%
3V电压时，最大功耗为1mW
掉电模式，电流的最大值为8μA
16脚DIP、SOIC、TSSOP、SOP封装

应用领域

仪表测量
工业控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	通道数	2
	工作电压	3V~5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	内置；外置
	时钟频率(fc)	400kHz~2.5MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
