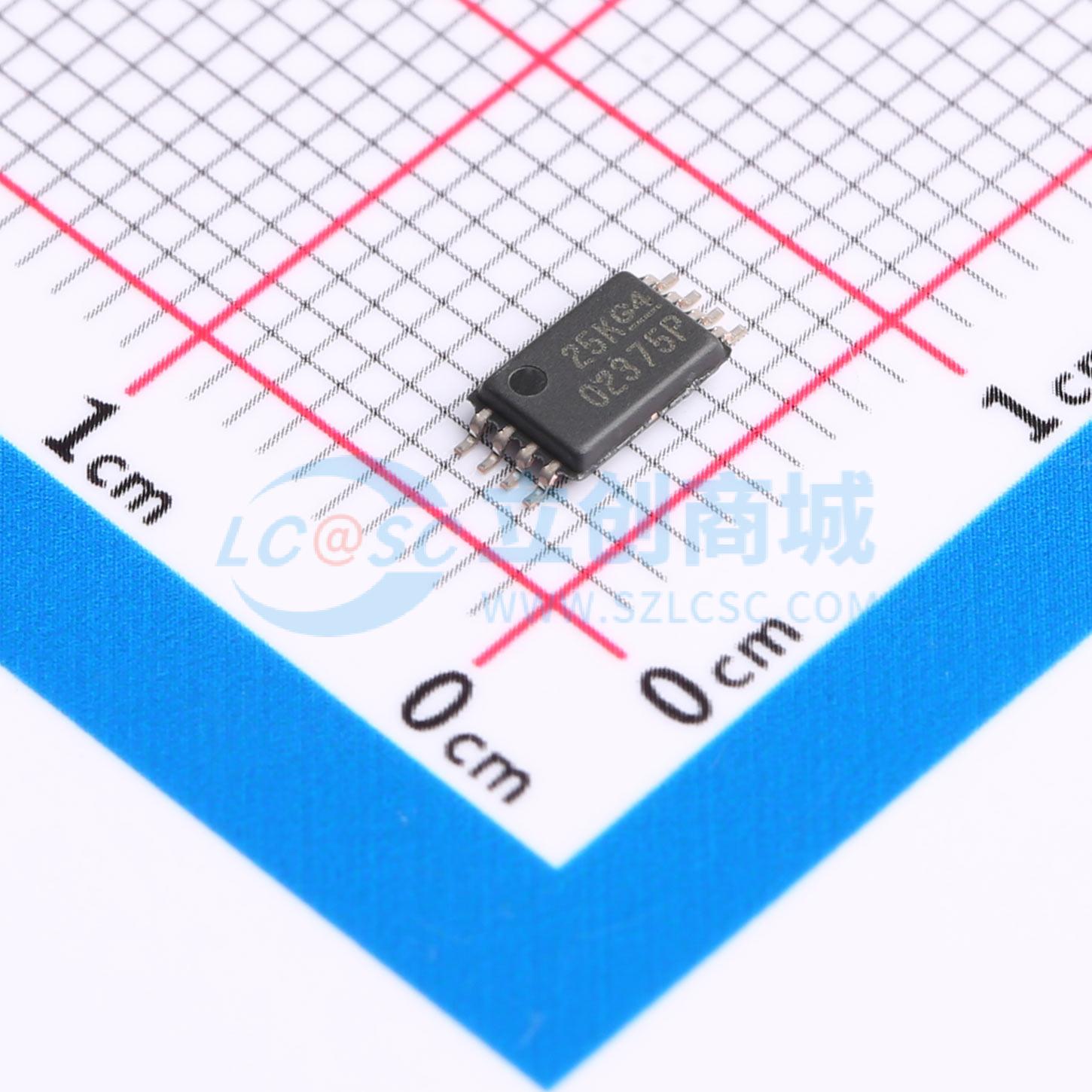

温馨提醒：图片仅供参考，商品以实物为准

OPA2375IPWR

低宽带噪声、低失调电压、高带宽运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA2375 双通道、5.5V、10MHz、低噪声 (4.6nV/√Hz)、RRO 运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2375IPWR
商品编号: C1870620
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	10MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	160nV/℃
	压摆率(SR)	4.6V/us
	输入偏置电流(Ib)	3pA

	属性	参数值
	输入失调电流(Ios)	10pA
	噪声密度(eN)	3.5nV/√Hz@1kHz
	共模抑制比(CMRR)	110dB
	静态电流(Iq)	990uA
	输出电流	68mA
	工作温度	-40℃~+125℃
	单电源	1.7V~5.5V
	双电源(Vee~Vcc)	-2.75V~-900mV；900mV~2.75V

商品概述

OPAx375 系列包括单通道 (OPA375)、双通道(OPA2375) 和四通道 (OPA2375) 通用 CMOS 运算放大器，这些运算放大器提供 3.5nV/√Hz 的超低噪声系数、500µV（最大值）的低失调电压和 10MHz 的高带宽。OPAx375 系列器件凭借低噪声和高带宽特性，适用于要求在成本和性能之间达到良好平衡的各种高精度应用。此外，OPAx375 的输入偏置电流支持具有高源阻抗的应用。 OPAx375 系列器件采用稳健耐用的设计，方便电路设计人员使用；这得益于该器件具有单位增益稳定性、集成的 RFI/EMI 抑制滤波器、在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护功能 (2kV HBM)。另外，电阻式开环输出阻抗使其易于在较高的容性负载下保持稳定。该运算放大器经优化可在低电压下工作，OPA375 的工作电压低至 2.25V (±1.125V)，OPA2375 和 OPA4375 的工作电压可低至 1.7V (±0.85V)。所有器件的最高工作电压均为 5.5V (±2.75V)，额定温度范围为 –40°C 至 125°C。单通道 OPA375 采用小尺寸的 SC70 - 5 封装。双通道 OPA2375 可采用多种封装选项，其中包括 1.5mm × 2.0mm X2QFN 微型封装。

商品特性

低宽带噪声：3.5nV/√Hz
低失调电压：500µV（最大值）
低 THD + N: 0.00015%
增益带宽：10MHz
轨到轨输出
单位增益稳定
低 IQ：
- OPA375: 890µA/通道
- OPA2375/OPA4375：990µA/通道
宽电源电压范围：
- OPA375：2.25V 至 5.5V
- OPA2375/OPA4375：1.7V 至 5.5V
低失调电压漂移：±0.16µV/°C

应用领域

光电二极管放大器
精密传感器前端
ADC 输入驱动器放大器
测试和测量设备
传感器现场变送器
可穿戴消费类应用
音频设备
医疗仪器
有源滤波器
