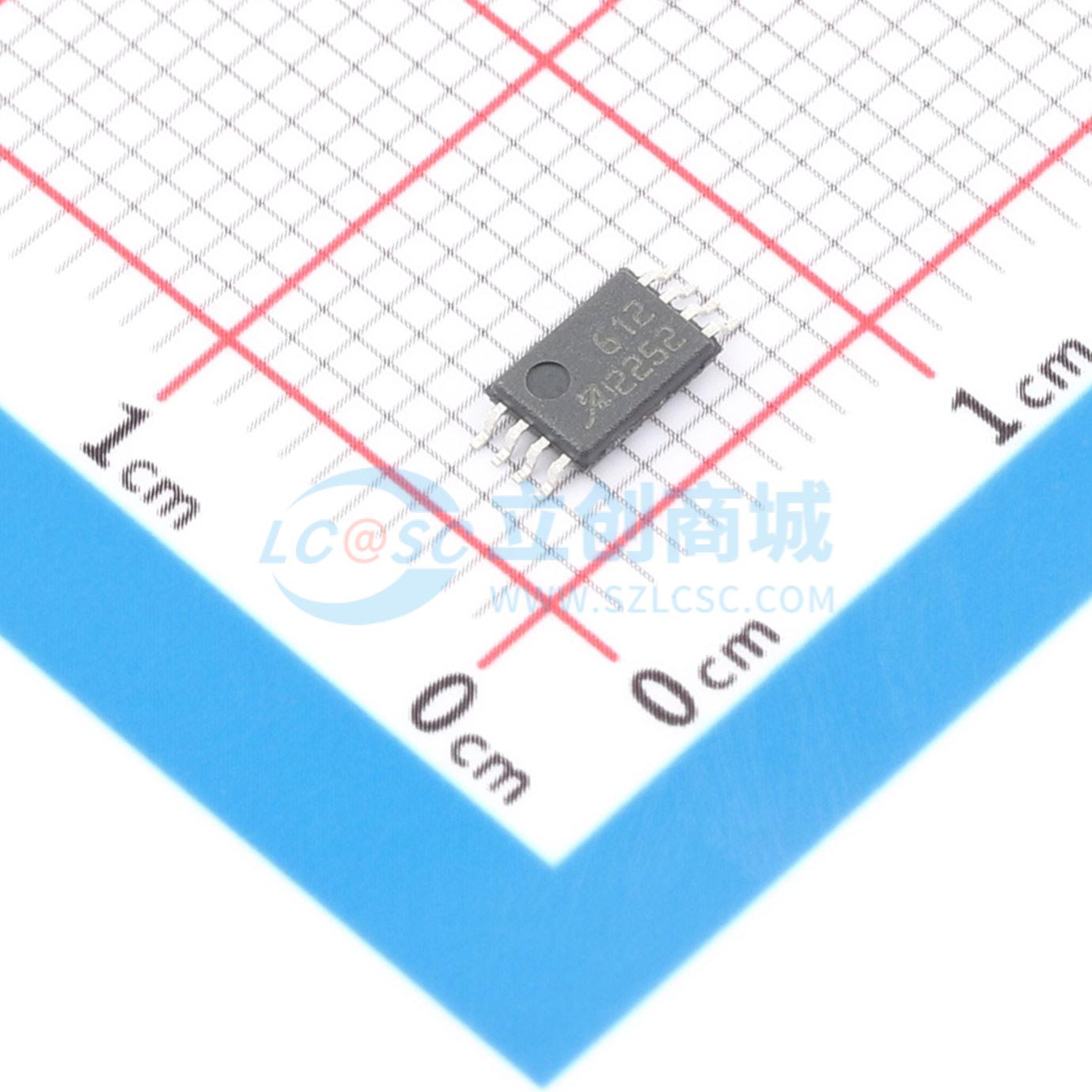

温馨提醒：图片仅供参考，商品以实物为准
ACS37612LLUALU-010B5
无铁芯、高精度霍尔效应电流传感器IC，具备共模磁场抑制和高带宽
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电流传感器IC可实现用于交流和直流电流感测的低成本解决方案，无需外部磁场集中器磁芯或屏蔽。它专为数百安培电流流过母线或印刷电路板的应用而设计。电流流过母线或印刷电路板走线会产生磁场，该磁场由单片、低失调、线性霍尔IC感应。差分感应拓扑结构几乎消除了由共模杂散磁场引起的所有类型的误差
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS37612LLUALU-010B5
- 商品编号
- C1869998
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | - | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | - | |
| 灵敏度 | 10mV/g | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | - | |
| 响应时间(tr) | 3.2us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；上电复位；欠压锁定；双向检测 |
