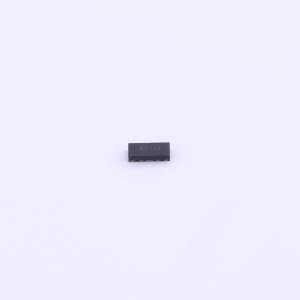

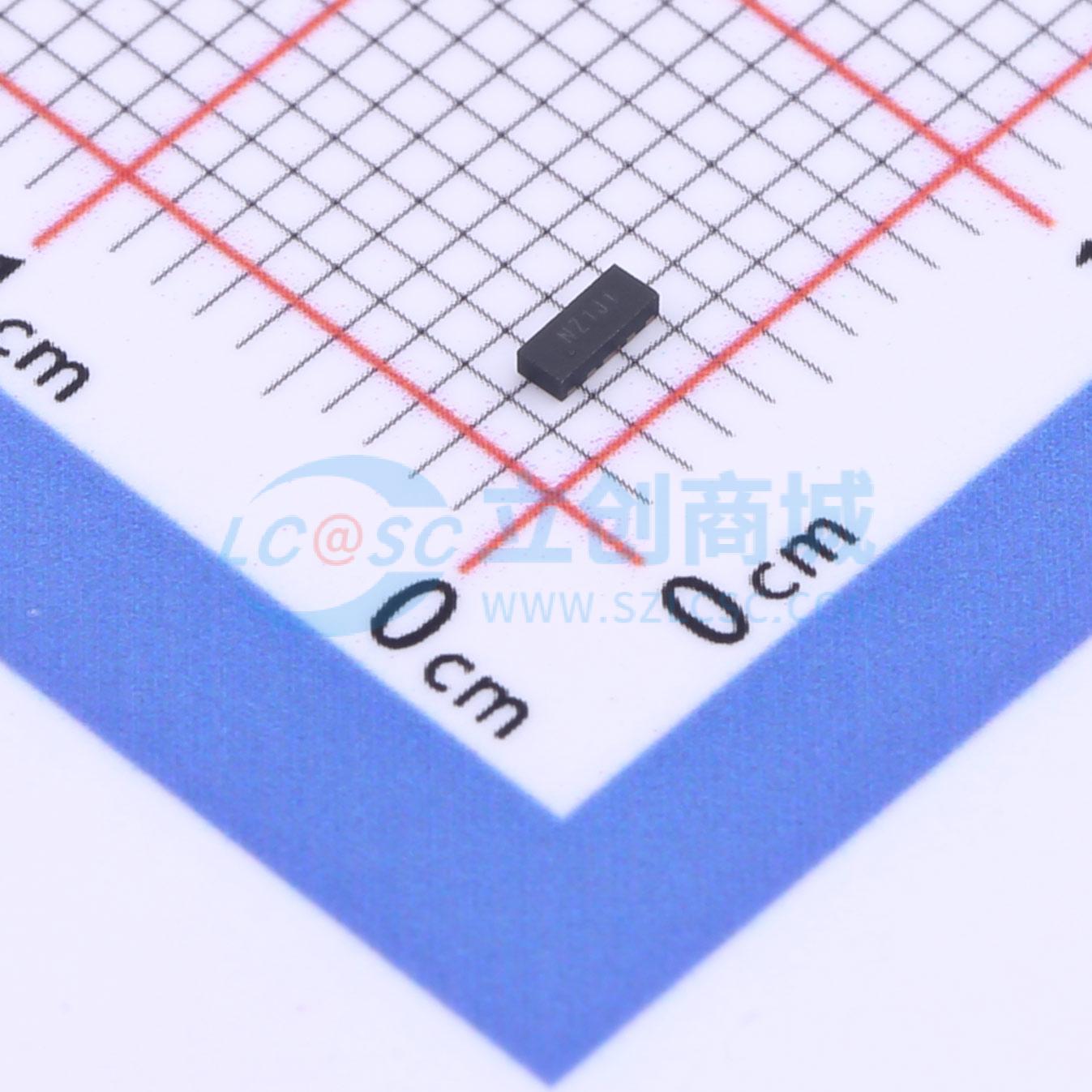

温馨提醒：图片仅供参考，商品以实物为准
D5V0FS4U10LP-7
ESD 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D5V0FS4U10LP是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用UDFN2510 - 10封装，具备高ESD浪涌能力、低ESD钳位电压和超低电容。
- 品牌名称
- DIODES(美台)
- 商品型号
- D5V0FS4U10LP-7
- 商品编号
- C1869337
- 商品封装
- UDFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 3V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 20W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
D5V0FS4U10LP是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用U-DFN2510-10封装，具备高ESD浪涌能力、低ESD钳位电压和超低电容。
商品特性
- 钳位电压：在16A TLP下为6V
- IEC 61000-4-2（ESD）：空气放电 — ±8kV，接触放电 — ±8kV
- IEC 61000-4-5（雷击）：3.5A（8 / 20μs）
- 4通道ESD保护
- 通道输入电容超低，典型值为0.45pF
- TLP动态电阻：0.25Ω
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 通常用于高速端口，如USB 3.0、USB 3.1、串行ATA、Display port。
