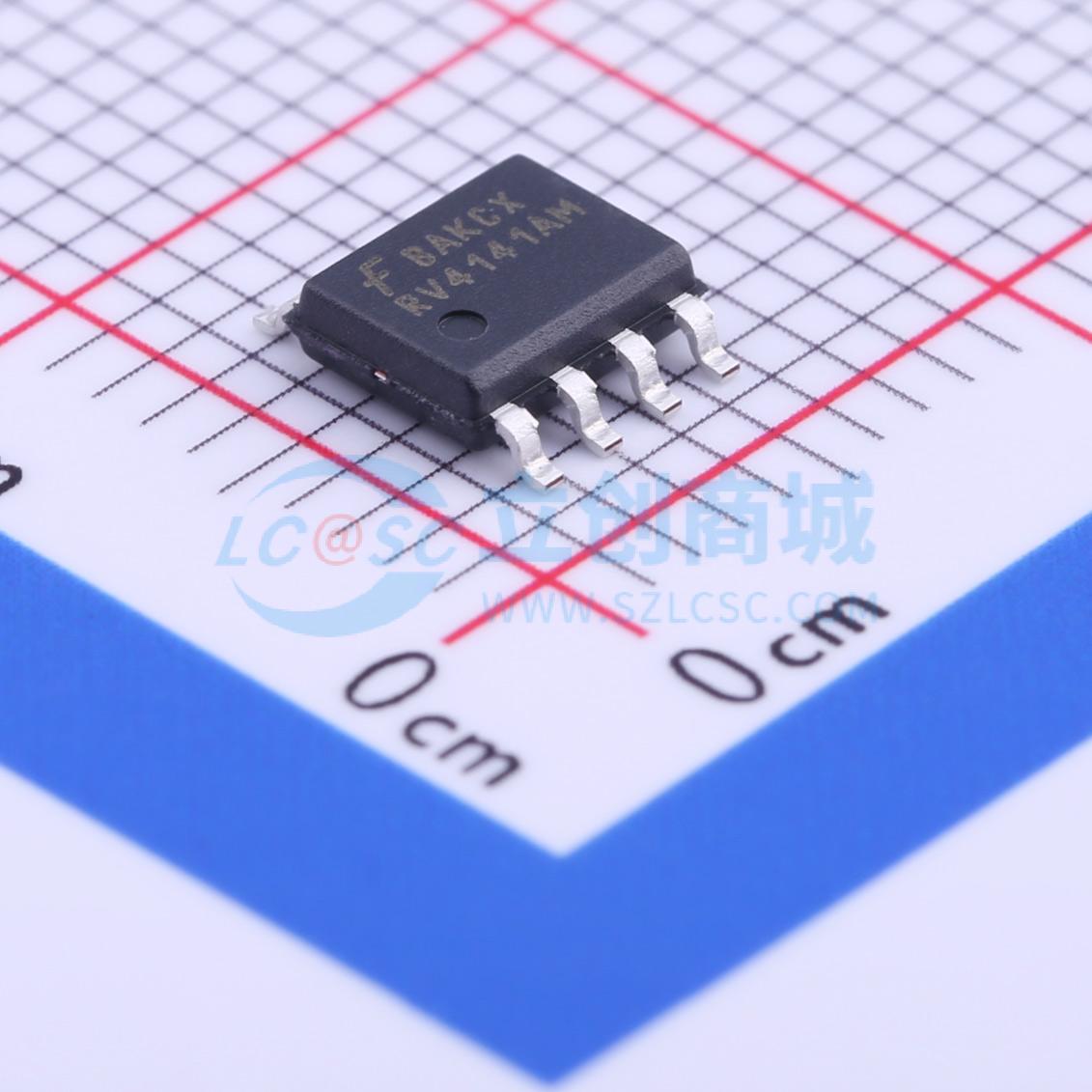

RV4141AMT

RV4141A 是一种用于交流插座的低功耗控制器，用于接地故障电路中断器。这些设备可以检测到危险的电流路径到地线和地线到中性线的故障。然后，电路中断器会在发生有害或致命电击之前断开负载与线路的连接。

内部结构上，RV4141A 包含一个二极管整流器、分流稳压器、精密检测放大器、电流基准、延时电路和 SCR 驱动器。两个检测变压器、SCR、电磁铁、三个电阻器和四个电容器构成了基本电路中断器的设计。简单的布局和最少的元件数量确保了应用的简便性和长期可靠性。与其他 GFCI 控制器相比，RV4141A 的特点包括低偏移电压检测放大器，消除了检测变压器和检测放大器之间耦合电容的需要，以及内部整流器，以消除高压整流二极管的需求。

RV4141A 仅在线电压的正半周期供电，但可以在不受其相对于线电压相位影响的情况下检测电流故障。SCR 的门极仅在线电压的正半周期驱动。

• 由交流电源供电
• 内置整流器
• 直接接口到 SCR
• 500μA 静态电流
• 精密检测放大器
• 可调时间延迟
• 最少外部元件
• 符合 UL 943 要求
• 兼容 110V 或 220V 系统
• 提供 8 引脚 SOIC 封装
