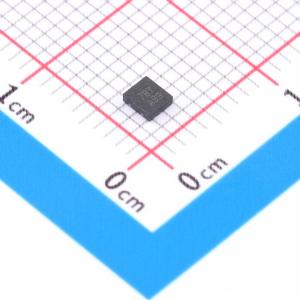

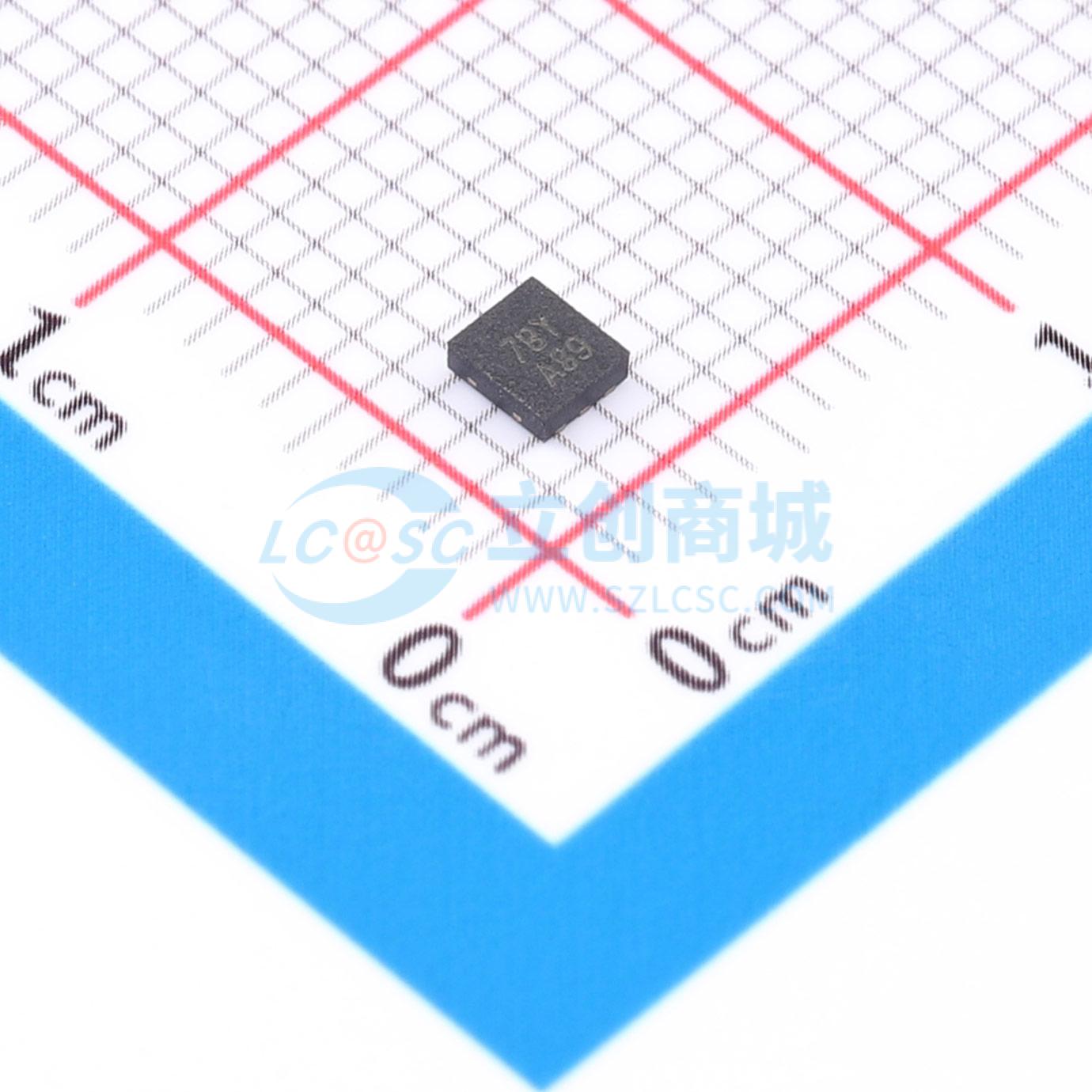

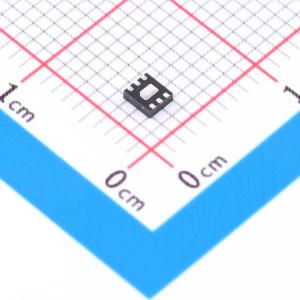

温馨提醒：图片仅供参考，商品以实物为准

LMV228SD/NOPB

适用于CDMA和WCDMA的RF功率检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMV225/LMV226/LMV228是30dB动态范围的RF功率检测器，适用于CDMA和WCDMA应用。该设备具有从450MHz到2GHz的RF频率范围，提供与RF输入功率成线性关系的温度和电源补偿输出电压。
品牌名称: TI(德州仪器)
商品型号: LMV228SD/NOPB
商品编号: C1864129
商品封装: WSON-6-EP(2.2x2.5)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

参数完善中

商品概述

LMV225/LMV226/LMV228 是30 dB射频功率检测器，适用于CDMA和WCDMA应用。该设备的射频频率范围为450 MHz至2 GHz。它提供与RF输入功率（以dBm为单位）线性相关的精确温度和电源补偿输出电压。电路采用单电源供电，电压范围为2.7V至5.5V。LMV225/LMV226/LMV228集成了滤波器，可对具有30 dB动态范围的CDMA信号进行低纹波平均功率检测。可以通过使用单个外部电容器进一步滤波。

LMV225的RF功率检测范围为-30 dBm至0 dBm，非常适合与电阻抽头直接配合使用。LMV226/LMV228的检测范围为-15 dBm至15 dBm，设计用于与定向耦合器结合使用。LMV226配备了缓冲输出，使其适用于GSM、EDGE、GPRS和TDMA应用。

当Enable = HI时，设备处于激活状态；否则，它将处于低功耗关断模式。在关断期间，输出将为LOW。输出电压范围从0.2V到2V，并可以缩放以满足ADC输入范围要求。

LMV225/LMV226/LMV228功率检测器采用薄型1.0 mm x 1.0 mm x 0.6 mm DSBGA封装和超薄1.0 mm x 1.0 mm x 0.35 mm DSBGA封装。LMV225和LMV228还提供2.2 mm x 2.5 mm x 0.8 mm WSON封装。

应用领域

CDMA 射频功率控制
WCDMA 射频功率控制
CDMA2000 射频功率控制功率放大器模块
