温馨提醒：图片仅供参考，商品以实物为准

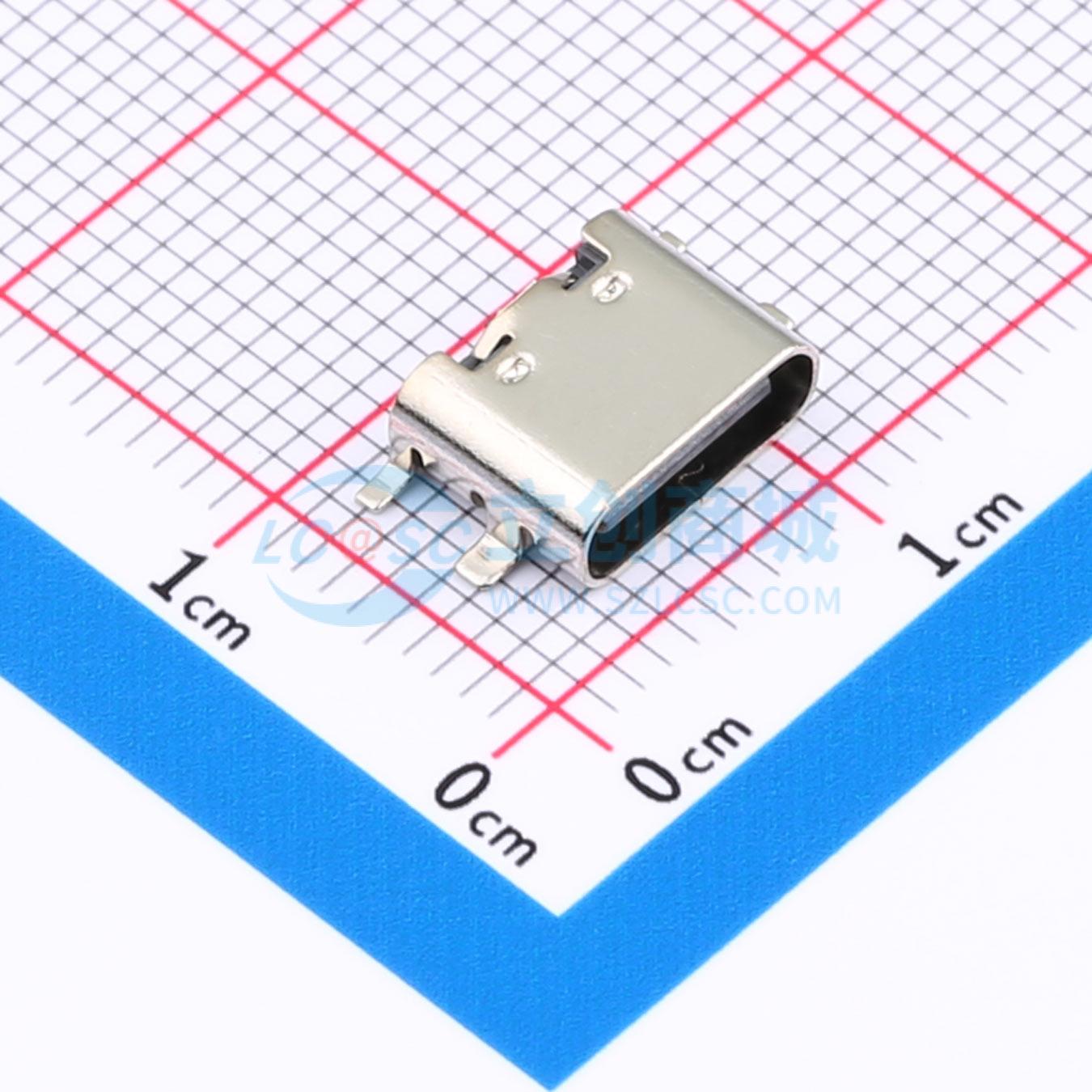

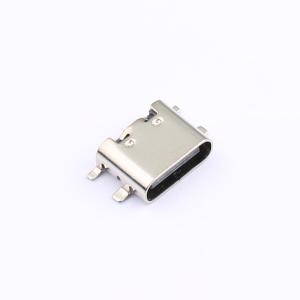

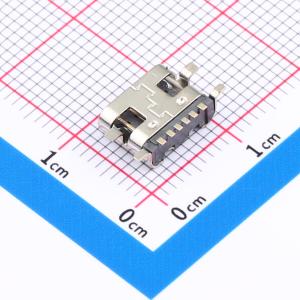

HX TYPE-C 6P QTWT
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 机械寿命：5000次 6P充电母座 不锈钢壳 四脚贴片
- 品牌名称
- hanxia(韩下)
- 商品型号
- HX TYPE-C 6P QTWT
- 商品编号
- C18357553
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.6822克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 6P | |
| 端口数量 | 1 | |
| 额定电流 - 电源 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 5V | |
| 插拔寿命 | 5千次 | |
| 附加特征 | - | |
| 中心高度(CH) | 1.68mm | |
| 体长(L) | 6.8mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -30℃~+80℃ |
商品特性
- 外壳材料为耐高温塑料，符合UL94 V - 0标准
- 触点材料为铜合金
- 中板材料为不锈钢
- 前壳材料为不锈钢
- 触点镀镍厚度至少50微英寸，功能区域镀金，镀金厚度遵循产品编号要求，焊接区域电镀规格遵循产品编号要求
- 前壳电镀情况参见表1
- 屏蔽板和EMI板仅做清洁处理
- 插入力为0.5~2.0kgf
- 拔出力为0.8kgf~2.0kgf
- 耐久性为5000次循环
- 额定电流为3.0A，额定电压为5.0V
- VBUS和GND引脚与其他引脚的LLCR为40，屏蔽层为50mΩ（最大值），所有引脚的LLCR最大变化为10mΩ
- 绝缘电阻至少为100MΩ
- 介电耐压为交流100V，持续1分钟
- 工作温度为 - 25°C~ + 85°C
- 电路板峰值温度需在260°C下保持10秒
