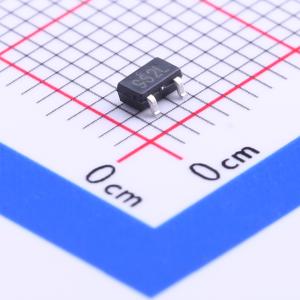

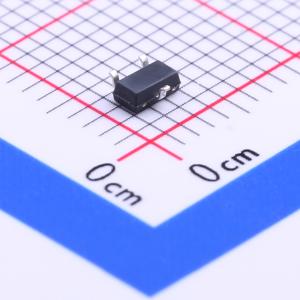

温馨提醒：图片仅供参考，商品以实物为准
LN1121P332MR-G
3.3V 250mA 6V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗 低压降 线性稳压LDO 3.3V 2% 250mA
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN1121P332MR-G
- 商品编号
- C183880
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 40dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 160mV@(100mA) | |
| 静态电流(Iq) | 1uA | |
| 特性 | 短路保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LN1121系列是使用CMOS技术开发的低压差，高精度输出电压，超低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。因采用SOT - 89 - 3L，SOT - 23 - 3L，SOT - 353，SOT - 23 - 3B等小型封装，故可高密度安装。
商品特性
- 可选择输出电压：可以在1.2～5.0V的范围内选择，并以0.1V为单位进级
- 输出电压精度高：精度可达±2.0%
- 输入输出压差低：典型值160mV (输出为3.0V的产品, lour = 100mA时)
- 消耗电流少：1.0μA（TYP.）
- 输出电流大：可输出250mA （VIN ≥ VOUT + 1V）
- 内置保护：内置过流保护和短路保护电路
- 采用小型封装：SOT - 89 - 3L，SOT - 23 - 3L，SOT - 23 - 3B，SOT - 353以及客户要求的封装
应用领域
- 电池供电设备
- 基准电压源
- 相机、视频相机
- 移动电话
- 通信工具
