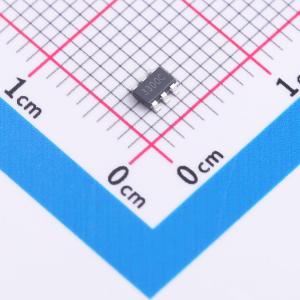

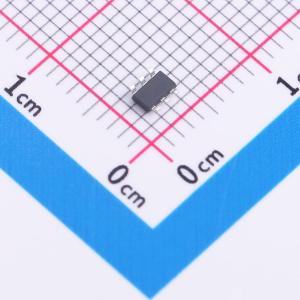

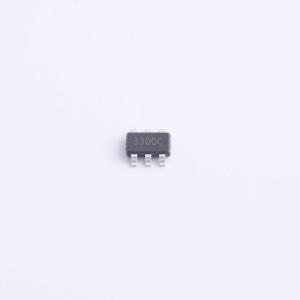

温馨提醒：图片仅供参考，商品以实物为准
TPP363080-T6TR
停产 降压型 3A 4.5V~36V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TPP36308x是一款简单易用的3A输出、同步、降压、开关模式转换器,具有内部功率MOSFET。该器件支持宽输入电压范围（4.5V至36V）,高效率同步模式操作,固定开关频率（400kHz或1MHz）,轻载脉冲跳跃模式和强制PWM模式,内置软启动计时器和环路补偿功能。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPP363080-T6TR
- 商品编号
- C18236275
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPP36308x 是一款简单易用的 3A 输出同步降压开关模式转换器，内置功率 MOSFET。 TPP36308x 在 TSOT23 - 6 封装中集成了低 RDS(ON)功率晶体管，具备内部软启动、补偿和保护功能。TPP36308x 提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 3A 连续输出电流，具有出色的负载和线性调节能力。 TPP36308x 有 400kHz 和 1MHz 两种不同版本的开关频率，还支持轻载 PSM 以节省静态电流，以及强制 PWM 模式以保持固定开关频率。 该器件采用 6 引脚 TSOT23 - 6 封装，支持 -40℃ 至 125℃ 的宽工作环境温度范围。
商品特性
- 宽电源电压：4.5V 至 36V
- 内部功率 FET：85mΩ 和 45mΩ
- 0.6V 参考电压，精度为 2%
- 高效同步模式运行
- 固定开关频率 – 400kHz（TPP363080/2）– 1MHz（TPP363081/3）
- 低 2μA 关断电流，90μA 静态电流
- 内部轻载节能模式，轻载时高效（TPP363080/1）
- 强制 PWM 模式，低输出纹波（TPP363082/3）
- 内部 2ms 软启动定时器
- 内部环路补偿
- 带打嗝模式的过流保护
- 输出过压保护
- 热关断
- 小外形封装 TSOT23 - 6
- -40℃ 至 125℃ 工作环境温度范围
应用领域
- 12V、24V 分布式电源
- 工业应用
- 通用用途
