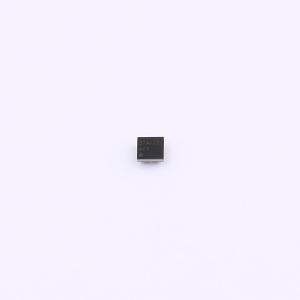

TPS61060YZFR

具备数字和PWM亮度控制功能的恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61060 用于白光 LED 电源、具有亮度控制功能的 15V、400mA 开关 1MHz 升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61060YZFR
商品编号: C1857510
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

TPS6106x 是一款具有恒流输出的高频同步升压转换器，可驱动多达五个白光 LED。为了最大程度地保证安全，当输出短路到地时，该设备具有集成的过压保护和先进的短路保护。该设备以 1 MHz 的固定开关频率运行，允许使用小型外部元件并简化可能的 EMI 问题。该设备具有三种不同的过压保护阈值（14 V、18 V 和 23 V），以允许使用电压等级较低的廉价小型输出电容。LED 电流最初由外部感应电阻 Rs 设置，反馈电压被调节至 500 mV 或 250 mV，具体取决于 ILED 引脚的配置。通过将简单的数字信号施加到 ILED 引脚来实现数字亮度控制。或者，可以将高达 1 kHz 的 PWM 信号施加到使能引脚以控制 LED 的亮度。关机期间，输出与输入断开连接，以避免 LED 上的漏电流。

应用领域

白光LED驱动器
手机
PDA、掌上电脑和智能手机
数码相机
手持设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~6V
	开关频率	1MHz
	通道数	1
	输出电压	14.5V

	属性	参数值
	输出电流	400mA
	调光	PWM；模拟
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
