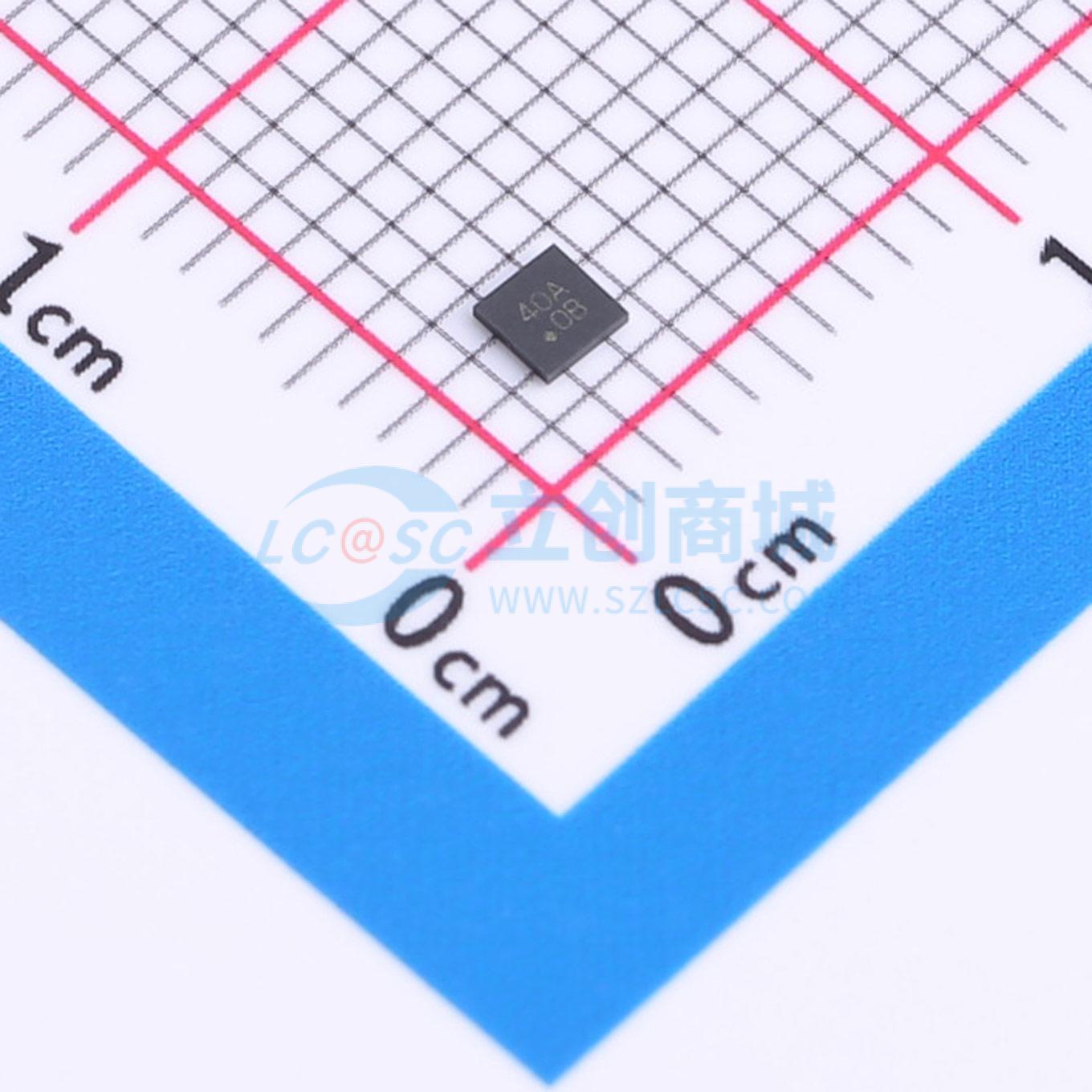

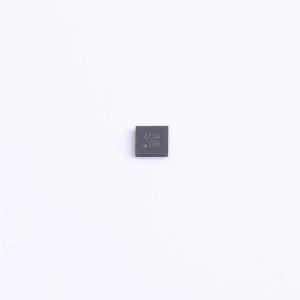

XC6194AA03ER-G

1A输出电流按钮式智能负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC6194系列是最适合电池供电设备的按钮型负载开关。内置的高侧开关通过按钮开启（A型也可关闭），通过从MCU等设备向SHDN引脚输入“L”电平信号关闭。
品牌名称: TOREX(特瑞仕)
商品型号: XC6194AA03ER-G
商品编号: C18221112
商品封装: USP-8B06(2x2)
包装方式: 编带
商品毛重: 0.063962克(g)

商品参数

商品概述

XC6194系列是按钮式负载开关，其功能非常适合电池供电设备。内置的高端开关通过按钮开启（A型也可通过按钮关闭），并通过MCU等向SHDN引脚输入“L”电平信号关闭。通过将设备按钮的“L”信号输入到SW引脚，高端开关开启并锁存。通过MCU等向SHDN引脚输入一个“H”电平的单脉冲信号，可实现关断（OFF）。这使得电池供电设备的主开关轻松实现。关断时的漏电流极小，典型值为1nA，因此该IC不仅可作为主开关，还有助于减少电池放电，延长设备出厂后的保质期。对于A型，在紧急情况下可通过按钮信号强制关闭。这使得死机的设备能够被关闭。对于B型，仅可通过SHDN引脚关闭。 XC6194系列具有电源正常功能（PG引脚），用于正确调整DC - DC稳压器或其他下游系统的开启时序。除这些功能外，该IC还具备输出电容浪涌电流限制功能和短路保护功能，实现了智能负载开关。

商品特性

输入电压范围：1.8V ~ 6.0V
待机电流：0.001μA（典型值）/ 关断状态
静态电流：0.13μA（典型值）/ 开启状态
输出电流：1000mA（VIN = 2.0V，Ta = 25℃）
开启延迟时间：0.2s、1.0s、3.0s或5.0s
关断方式：A型・通过向SHDN引脚输入“H”电压。・在TOFFD期间向SW引脚输入“L”电压。B型・通过向SHDN引脚输入“H”电压。
关断延迟时间：3s、5s、10s或15s
附加功能：电源正常功能（PG引脚）、关断功能（SHDN引脚）
保护功能：输出电容浪涌电流限制、软启动、输出电容放电、输出短路保护、欠压锁定、热关断
工作环境温度：-40℃ ~ 85℃
封装：USP - 8B06（2.0x2.0xh0.33mm）

应用领域

可穿戴设备
智能卡设备
无线耳机
IoT设备
具备开/关开关功能的应用
配备按钮的各种应用
配备机械开关的各种应用
具备防水功能的设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	1.5A

	属性	参数值
	工作电压	1.8V~6V
	导通电阻	190mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
