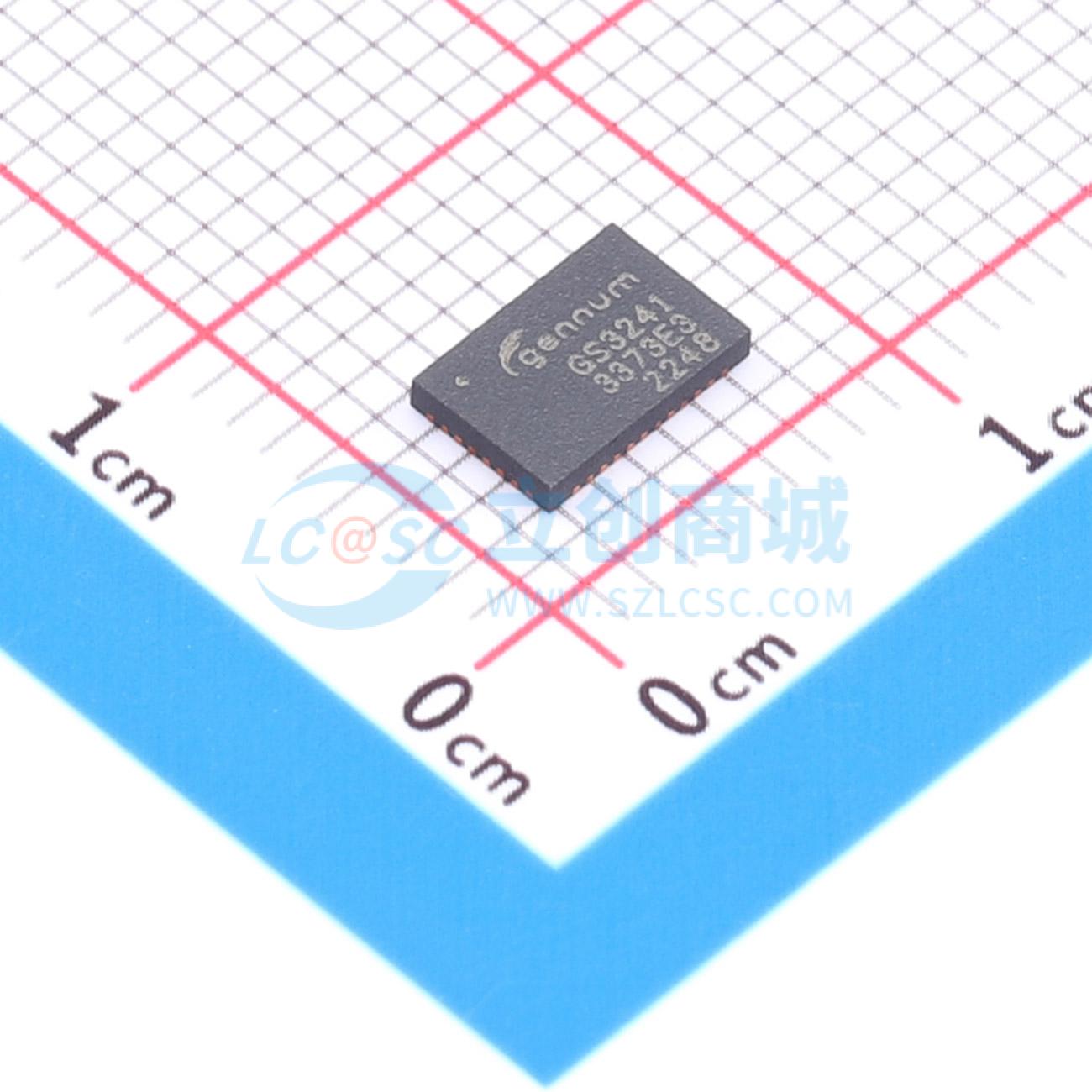

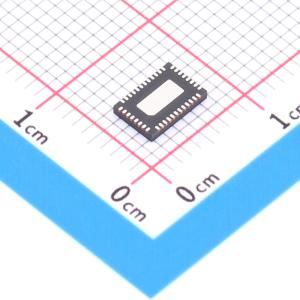

GS3241-INTE3

低功耗多速率重定时电缆均衡器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SEMTECH
商品型号: GS3241-INTE3
商品编号: C1848668
商品封装: QFN-40-EP(4x6)
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

	属性	参数值
	工作电压	1.71V~1.89V
	工作温度	-40℃~+85℃
	功能特性	内置锁相环；链路均衡与补偿；抖动与误码容忍

商品概述

GS3241 是一款低功耗、多速率重定时电缆均衡器，支持高达 3G-SDI 的速率。它旨在对通过长达 190 米同轴电缆在 3G 速率下接收的信号进行均衡和恢复，补偿 SMPTE 病理信号的直流分量，并对输入数据进行重定时。集成眼图监测器提供对均衡后输入信号的非破坏性任务模式分析。256×128 分辨率的扫描矩阵支持精确的信号分析，以加速原型设计并实现现场分析。内置宏支持可定制的横截面分析和快速的水平和垂直眼图张开度测量。凭借扫描间的高相位一致性以及可配置的空间和时间阈值，可以在现场部署算法来分析长期信号质量变化（浴盆曲线），从而减少针对间歇性错误的高昂系统安装调试时间。两个独立控制的轨迹驱动器具有高度可配置的预加重和摆幅控制，以补偿长轨迹和连接器损耗。预加重脉冲宽度可以优化，以补偿由于过孔、连接器和短截线对传输线频率响应造成的扰动。 GS3241 与 GS12141 和 GS12241 单输入以及 GS12142 双输入 12G UHD-SDI 多速率重定时电缆均衡器引脚兼容。

商品特性

75Ω 电缆输入接口，带片内端接
符合 SMPTE ST 424、ST 292-1 和 ST 259 标准的输入/输出
支持从 1Mb/s 到 2.97Gb/s 的多标准操作
除标准 SMPTE 速率外，还支持 270Mb/s 的 DVB-ASI 和 125Mb/s 的 MADI 信号重定时
3D 输入信号眼图监测器
集成 PRBS 发生器和检查器
自动电缆均衡——典型均衡电缆长度（Belden 1694A 电缆）：190 米（2.97Gb/s）、260 米（1.485Gb/s）、450 米（270Mb/s 和 125Mb/s）
电缆均衡器特性：信号丢失时自动断电；带静噪门限调整的可编程载波检测；针对非标准源的可编程发射摆幅补偿；手动和自动电缆均衡器旁路
轨迹驱动器特性：集成 100Ω 差分输出端接；通过 1.2V 至 2.5V 输出供电范围扩展输出直流耦合支持；轨迹驱动器数据输出预加重，可补偿长达 60 英寸 FR4 板材在 2.97Gb/s 下的损耗
手动或自动重定时器旁路
手动或自动在 LOS 时静音或禁用
时钟数据恢复特性：手动或自动速率模式；宽环路带宽控制；支持在 125Mb/s、270Mb/s、1.485Gb/s 和 2.97Gb/s（包括 f/1.001 速率）下进行重定时
模拟和数字核心采用单 1.8V 电源供电
GSPI 串行控制和监测接口
四个可配置的 GPIO 引脚，用于控制或状态监测
宽工作温度范围：-40℃ 至 +85℃
小型 6mm × 4mm 40 引脚 QFN 封装
符合 Pb-free/Halogen-free/RoHS 和 WEEE 标准的封装
与 GS12141、GS12142 和 GS12241 引脚兼容

应用领域

摄像机
切换器
分配放大器
路由器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频接口芯片
	类型	均衡器
	数据接口	SPI
	数据速率	2.97Gbps
