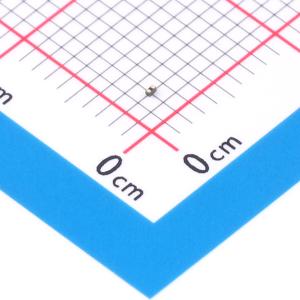

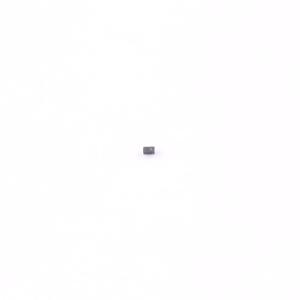

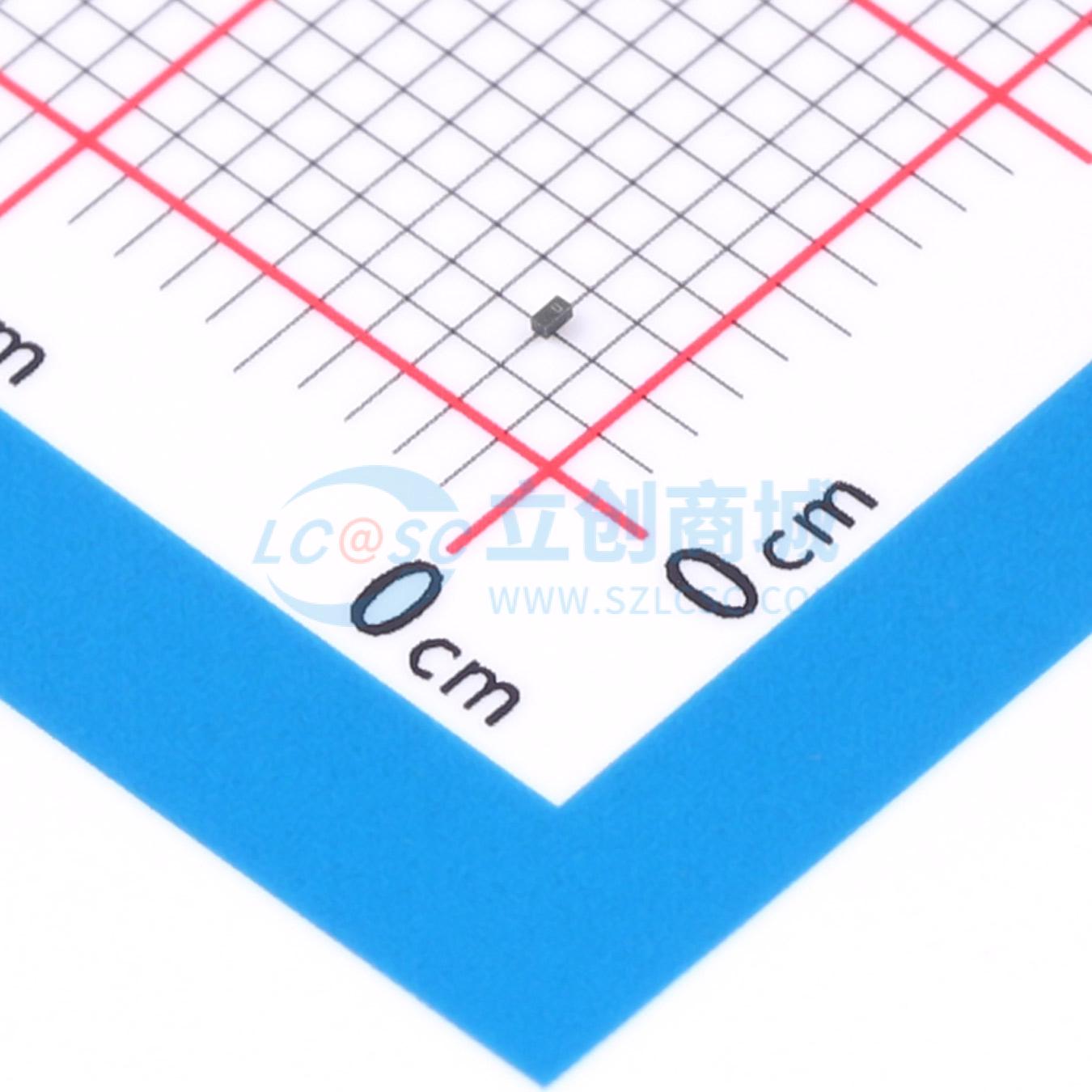

RCLAMP0561Z.TFT

双向 5.5V 2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种超低电容ESD保护器件，专为保护高速差分线路而设计。具有快速响应时间、低工作电压和钳位电压以及无器件老化等特性。具有极低的峰值ESD钳位电压和高ESD耐受电压（根据IEC 61000-4-2，接触放电为±12kV）。典型电容为0.12pF，适用于HDMI 2.0 4K/2K、Thunderbolt和USB 3.1等高带宽应用。每个器件可保护一条工作电压高达5.5V的高速数据线。采用2引脚SGP0603P2X3封装，尺寸为0.62×0.32mm，标称高度仅为0.30mm，引脚采用镍金镀层。小封装使设计人员能够在不适合使用阵列的应用中灵活保护单线。
品牌名称: SEMTECH
商品型号: RCLAMP0561Z.TFT
商品编号: C1848634
商品封装: 0201
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

RClamp0561Z是一款超低电容ESD保护器件，专为保护高速差分线路而设计。它具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化的问题。 RClamp0561Z具有极为优异的ESD保护特性，其特点是低ESD峰值钳位电压和高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电可达±12kV）。RClamp0561Z的典型电容为0.12pF，使其能够应用于高带宽场景，如HDMI 2.0 4K/2K、雷电接口和USB 3.1。每个器件可保护一条最高工作电压达5.5伏的高速数据线。 RClamp0561Z采用2引脚SGP0603P2X3封装，尺寸为0.62x0.32mm，标称高度仅为0.30mm。引脚采用镍金镀层。这种小型封装使设计人员在不适合使用阵列器件的应用中能够灵活地保护单条线路。

商品特性

高ESD耐受电压：IEC 61000 - 4 - 2（ESD）15kV（空气放电），12kV（接触放电）
超低电容：典型值0.12pF
占用PCB面积极小
可保护一条高速数据线
工作电压：5.5V
低反向漏电流：在VR = 5.5V时，最大50nA
低插入损耗：在5GHz时典型值为0.15dB
宽工作带宽：17.5GHz
固态硅雪崩技术

应用领域

HDMI 1.4和HDMI 2.0
USB 3.0和USB 3.1
USB Type - C
雷电接口
MIPI / MDDI
10GbE
DVI

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15000个/圆盘，最小起订量 1 个)

个

起订量：1 个15000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	50W
	击穿电压	10.5V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.12pF
