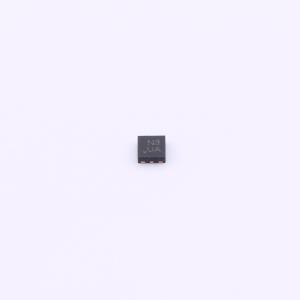

温馨提醒：图片仅供参考，商品以实物为准
VBUS053CZ-HAF-G-08
双向ESD 5.5V 28V截止 峰值浪涌电流：3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超紧凑LLP75-7L封装。 低封装高度 < 0.6mm。 3线USB ESD保护，最大工作范围 = 5.5V。 V_BUS保护，工作范围28V。 低泄漏电流。 低负载电容C_D = 0.7pF。 ESD抗扰度符合IEC 61000-4-2，接触放电±15kV，空气放电±15kV。 浪涌电流符合IEC 61000-4-5，I_PP > 3A。 e4-贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）
- 品牌名称
- VISHAY(威世)
- 商品型号
- VBUS053CZ-HAF-G-08
- 商品编号
- C1848549
- 商品封装
- UFDFN-6-EP
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V；28V | |
| 钳位电压 | 18V；52V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 54W@8/20us；156W@8/20us | |
| 击穿电压(VBR) | 10V；40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA；100nA | |
| 通道数 | 三路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 31pF；0.7pF |
商品特性
- 超紧凑型LLP75-7L封装
- 封装高度低，< 0.6 mm
- 三线USB静电放电（ESD）保护，最大工作范围 = 5.5 V
- VBUS保护，工作范围为28 V
- 低漏电流
- 低负载电容CD = 0.7 pF
- 符合IEC 61000 - 4 - 2标准的ESD抗扰度：± 15 kV接触放电，± 15 kV空气放电
- 符合IEC 61000 - 4 - 5标准的浪涌电流IPP > 3 A
- e4贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）
- 符合RoHS标准
- 无卤
- 环保（5 - 2008）
