温馨提醒：图片仅供参考，商品以实物为准

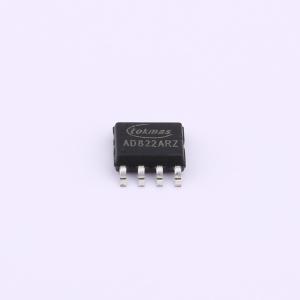

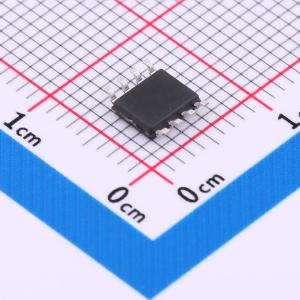

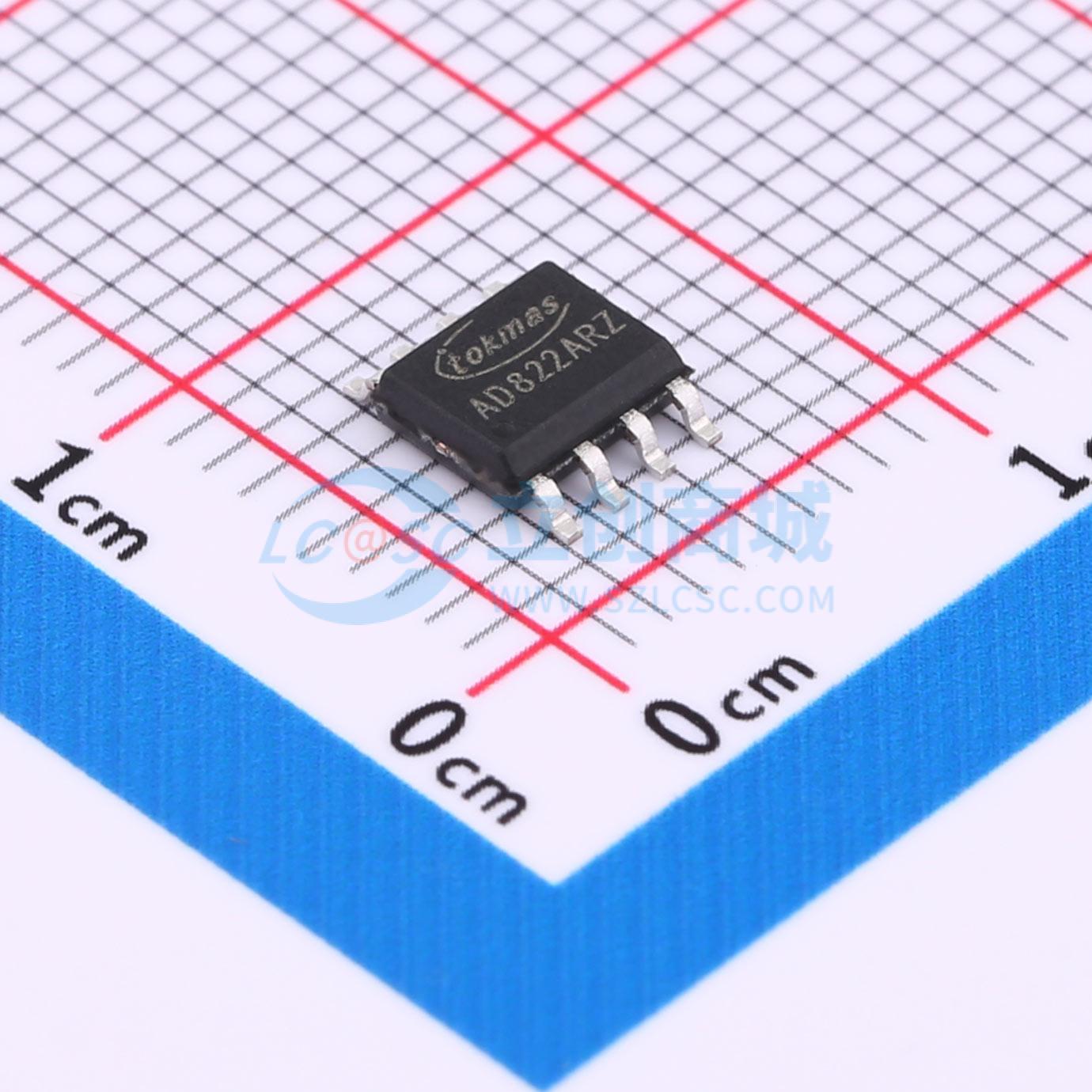

AD822ARZ(TOKMAS)
FET输入运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单电源轨对轨FET输入运算放大器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- AD822ARZ(TOKMAS)
- 商品编号
- C18214518
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电压(Vos) | - | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 2.3V/us | |
| 静态电流(Iq) | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输出电流 | 67mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | 2.25V~18V；-18V~-2.25V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 11nV/√Hz@1kHz |
商品特性
- 失调电压：35 μV (最大值，25 °C，SOIC 封装，单/双/四通道)；55 μV (最大值，25 °C，其它封装，单/双/四通道)
- 失调电压温漂：0.5 μV/°C (最大值，B 级，SOIC 封装，单/双/四通道)；1.0 μV/°C (最大值，A 级，SOIC 封装，单/双/四通道)
- 低输入电流：25 pA (最大值，25 °C)
- 低电压噪声密度：11 nA /Hz (f = 1 kHz)
- 输入共模电压低至负电源轨
- CMRR：120 dB (最小值，25 °C)
- PSRR：120 dB (最小值，全温度范围)
- AVOL：120 dB (最小值，全温度范围)
- 供电电流：每路放大器1 mA
- 增益带宽积：3 MHz，单位增益稳定
- 单/双电源供电：±2.25 V 至±18 V，4.5 V 至36 V
- 额定工作温度范围：-40 °C 至+125 °C
应用领域
- 精密数据采集
- 仪器仪表
- 传感器信号调理
- 工业控制
- 通信系统
- 智能电网
