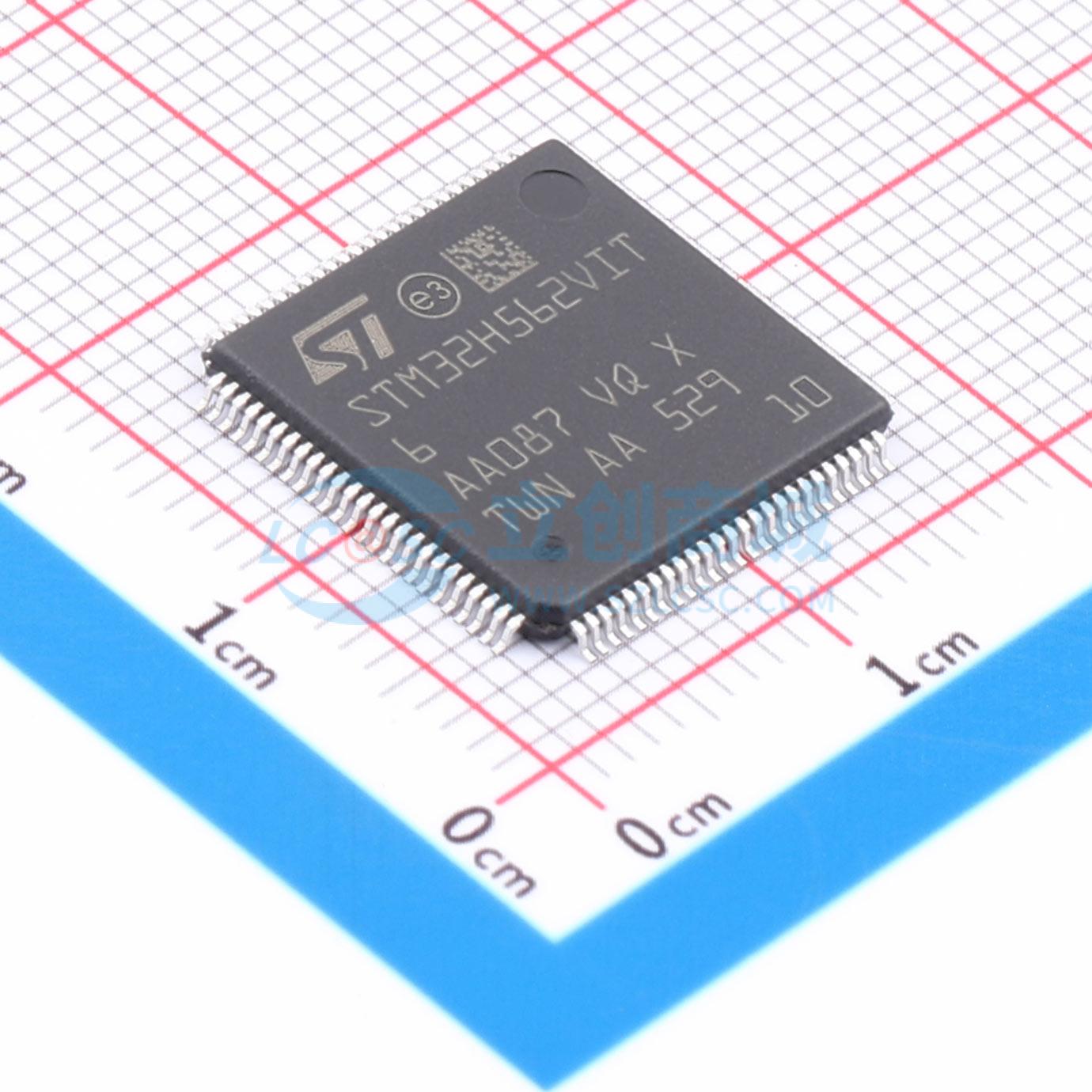

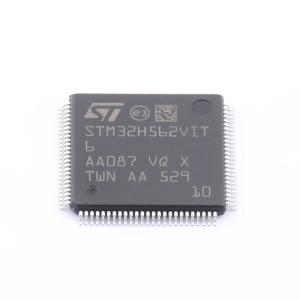

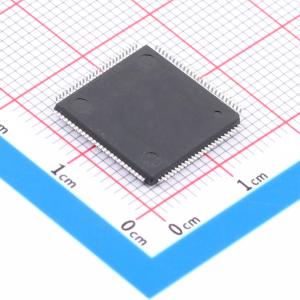

温馨提醒：图片仅供参考，商品以实物为准

STM32H562VIT6

Arm Cortex-M33 32位微控制器 + TrustZone + 浮点运算单元，375 DMIPS，250 MHz，2 Mbyte闪存，640 Kbyte RAM，数学加速器

描述: 特性：包含意法半导体最先进的专利技术。 Arm Cortex-M33 CPU，带有TrustZone、FPU，频率高达250 MHz，具备MPU，375 DMIPS（Dhrystone 2.1）。 8 Kbyte指令缓存，用于从闪存和外部存储器进行零等待状态执行。 4 Kbyte数据缓存，用于外部存储器。 1.5 DMIPS/MHz（Drystone 2.1）。 1023 CoreMark（4.092 CoreMark/MHz）。高达2 Mbyte的嵌入式闪存，带ECC，两个存储体可在写入时读取。每个存储体高达48 Kbyte，具有高循环能力（100 K周期），用于数据闪存
品牌名称: ST(意法半导体)
商品型号: STM32H562VIT6
商品编号: C18212989
商品封装: LQFP-100(14x14)
包装方式: 编带
商品毛重: 1.220984克(g)

商品参数

商品概述

该产品是一款基于 Arm® Cortex®-M33 内核的 32 位微控制器，集成了 TrustZone® 安全技术和浮点运算单元。其工作频率最高可达 250 MHz，性能达到 375 DMIPS。片上集成高达 2 MB 的嵌入式闪存和 640 KB 的 SRAM，并配备了数学加速器以提升运算性能。

商品特性

Arm® Cortex®-M33 处理器内核，集成 TrustZone® 安全技术、浮点运算单元，最高工作频率 250 MHz，配备存储器保护单元，性能达 375 DMIPS
ART 加速器：包含 8 KB 指令缓存，支持从闪存和外部存储器进行零等待执行；4 KB 数据缓存用于外部存储器
基准性能：1.5 DMIPS/MHz；1023 CoreMark®
存储器：高达 2 MB 的嵌入式闪存，支持 ECC 和双区读-写操作；每区高达 48 KB 的高耐久性数据闪存；2 KB 一次性可编程存储器；640 KB SRAM；4 KB 备份 SRAM；灵活的外部存储器控制器，支持 16 位数据总线；一个八线 SPI 接口；两个 SD/SDIO/MMC 接口
时钟管理：内部振荡器包括 64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI；外部振荡器支持 4~50 MHz HSE 和 32.768 kHz LSE
通用输入/输出：多达 140 个快速 I/O，支持中断，多数兼容 5 V 电压；多达 10 个 I/O 支持低至 1.08 V 的独立供电
低功耗：支持睡眠、停止和待机模式；具备用于 RTC 和 32 个备份寄存器的 V_BAT 供电
安全性：Arm® TrustZone® 技术；多达八个可配置安全属性单元区域；支持安全固件安装；安全固件升级；哈希硬件加速器；ECDSA 签名验证；真随机数发生器；96 位标识符；主动篡改检测
两个 DMA 控制器，配备 FIFO，以减轻 CPU 负载
数学加速：CORDIC 用于三角函数加速；滤波器数学加速器
复位与电源管理：工作电压范围 1.71 V 至 3.6 V；具备上电/掉电复位、可编程电压检测器和欠压复位；集成 LDO 或可配置的开关模式降压稳压器
多达 24 个定时器：包括 18 个 16 位定时器，其中 6 个为低功耗定时器；两个 32 位定时器；两个看门狗定时器；两个系统滴答定时器
多达 34 个通信接口：包括多达 4 个 I2C Fm+；一个 I3C；多达 12 个 U(S)ART；多达 6 个 SPI；两个 SAI；两个 FDCAN；一个相机接口；一个并行从同步接口；HDMI-CEC；一个以太网 MAC；一个 USB 2.0 全速主机和设备；一个 USB Type-C®/USB 供电
模拟功能：两个 12 位 ADC；一个 12 位双通道 DAC；数字温度传感器
调试：支持认证调试；串行线调试、JTAG、嵌入式跟踪宏单元
符合 ECOPACK2 标准的封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M33
	CPU最大主频	250MHz
	CPU位数	32 Bit
	程序存储容量	2MB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	640KB
	EEPROM容量	-
	I/O数量	80
	振荡器类型	内置+外置
	工作电压	1.71V~3.6V
	工作温度	-40℃~+85℃
