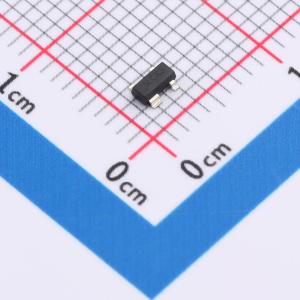

温馨提醒：图片仅供参考，商品以实物为准
CD143A-SR05LC
ESD 5V截止 峰值浪涌电流：13A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CD143A - SR05LC器件可为手机、手持电子设备和个人电脑等便携式电子设备的外部端口提供静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌保护。依据IEC 61000 - 4 - 2规定的ESD测试方法，该ESD保护功能使数据端口能够承受最小±8 KV接触放电/±15 KV空气放电。该器件尺寸为2.80 mm×1.20 mm，采用SOT - 143封装，可直接安装在FR4印刷电路板上。该器件符合IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。
- 品牌名称
- BOURNS
- 商品型号
- CD143A-SR05LC
- 商品编号
- C1847656
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.0335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 13A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
Bourns® CD143A-SR05LC 型号器件可为手机、手持电子设备和个人电脑等便携式电子设备的外部端口提供静电放电（ESD）、电气快速瞬变（EFT）和浪涌保护。该元件提供的 ESD 保护使数据端口能够按照 IEC 61000 - 4 - 2 规定的 ESD 测试方法承受至少 ± 8 KV 接触放电 / ± 15 KV 空气放电。该器件尺寸为 2.80mm×1.20mm，采用 SOT - 143 封装，可直接安装在 FR4 印刷电路板上。Bourns® 器件将满足 IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和 IEC 61000 - 4 - 5（浪涌）要求。
商品特性
- 符合 RoHS 标准*
- 无卤**
- ESD 保护 >15 kV
- 保护 Vcc 和两条数据线
应用领域
- 以太网 10/100/1000BaseT
- 火线和 USB
- 便携式电子设备
- 视频/图形卡
