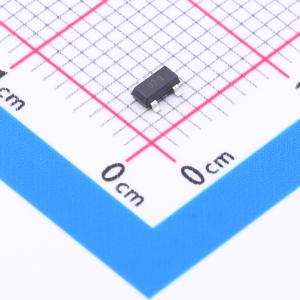

温馨提醒：图片仅供参考，商品以实物为准

SLVU2.8HTG

品牌名称: Littelfuse(美国力特)
商品型号: SLVU2.8HTG
商品编号: C1847655
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

SLVU2.8系列旨在保护低压CMOS器件免受静电放电（ESD）和雷电感应瞬态的影响。低压瞬态电压抑制器（TVS）并联一个补偿二极管，用于保护一条单向线路；当两个器件配对使用时，可保护高速数据对。这些坚固的结构能够按照IEC 61000 - 4 - 2标准安全吸收±30 kV（接触放电）的反复ESD冲击，且每个结构在极低的钳位电压下，可安全耗散高达40A（IEC 61000 - 4 - 5，tp = 8 / 20μs）的电流。

商品特性

静电放电（ESD），符合IEC 61000 - 4 - 2标准，±30kV接触放电，±30kV空气放电
电快速瞬变脉冲群（EFT），符合IEC 61000 - 4 - 4标准，40A（5/50ns）
雷电防护，符合IEC 61000 - 4 - 5第二版标准，40A（8/20μs）
每线路（引脚2至1）电容低至2pF
2.8V时漏电流低至1μA（最大值）
小型SOT23 - 3（JEDEC TO - 236）封装节省电路板空间
符合RoHS标准且无铅

应用领域

10/100/1000以太网
广域网/局域网设备
交换系统
台式机、服务器和笔记本电脑
模拟输入
基站
安全系统
监控摄像头

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	2.8V
	钳位电压	15V
	峰值脉冲电流(Ipp)	40A@8/20us
	峰值脉冲功率(Ppp)	600W@8/20us

	属性	参数值
	击穿电压	3V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	2pF
