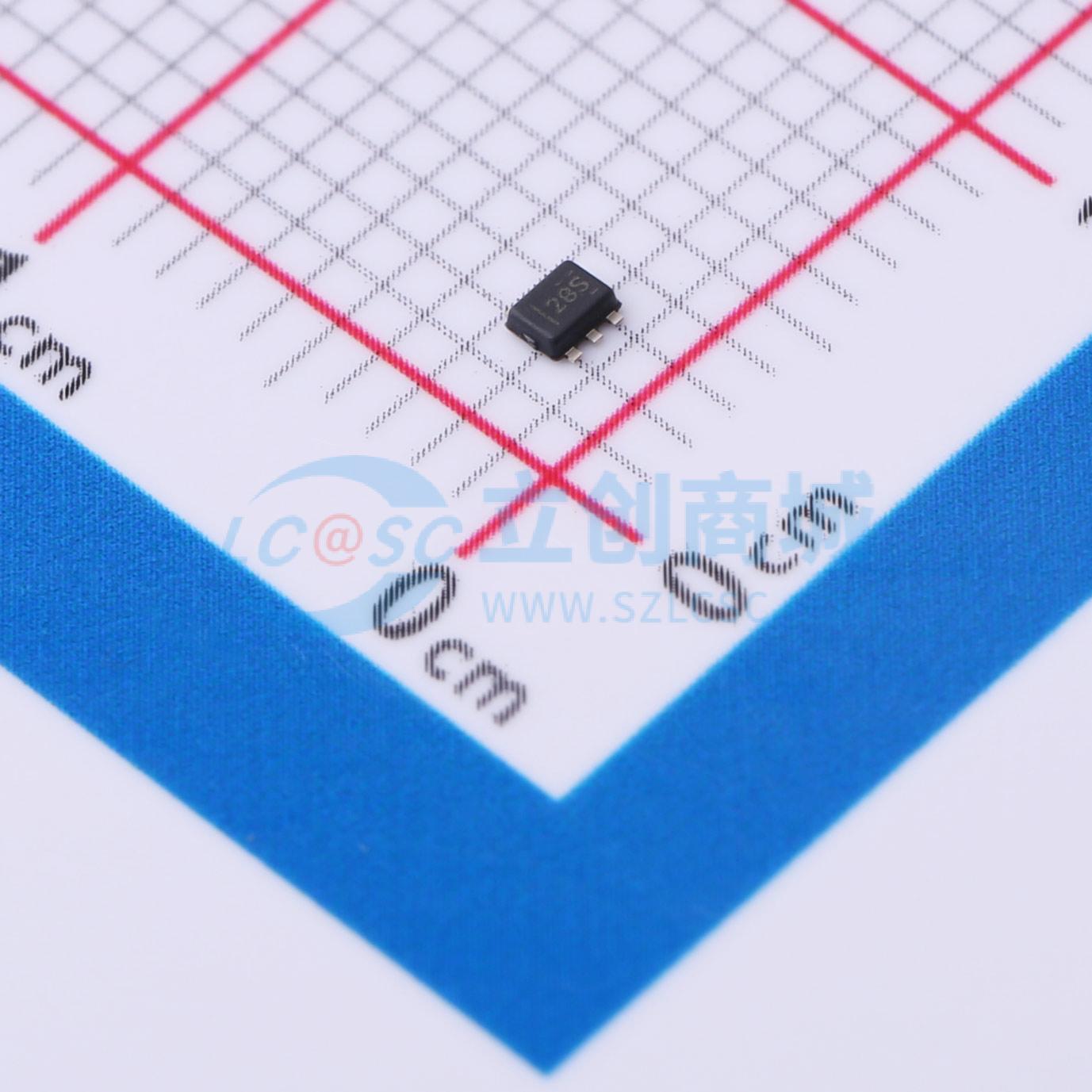

温馨提醒：图片仅供参考，商品以实物为准
TPD4E002DRLR
单向TVS 3V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD4E002 四路 11pF、5.5V、±15kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD4E002DRLR
- 商品编号
- C1847654
- 商品封装
- SOT-5
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 11pF |
商品概述
TPD4E002器件是一款瞬态电压抑制器（TVS），旨在保护多达四条线路免受静电放电（ESD）瞬变的影响。单片电路设计可实现通道间出色的电容匹配，并减少串扰。该器件非常适合既要求降低线路电容又要求节省电路板空间的应用。
商品特性
- IEC 61000 - 4 - 2 ESD保护
- ±15 kV IEC 61000 - 4 - 2接触放电
- IEC 61000 - 4 - 5浪涌保护
- 2.5 A峰值脉冲电流（8/20 μs脉冲）
- ANSI/ESDA/JEDEC JS - 001
- ±15 kV人体模型（HBM）
- 四个用于ESD保护的单向电压抑制二极管
- I/O击穿电压，VBR = 6.1 V（最小值）
- I/O电容11 pF（典型值）
- 低泄漏电流<100 nA
- 极小的印刷电路板（PCB）面积<2.6 mm²
- 高集成度
- 适用于高密度电路板
应用领域
- 计算机
- 打印机
- 通信系统
- 手机
- 视频设备
