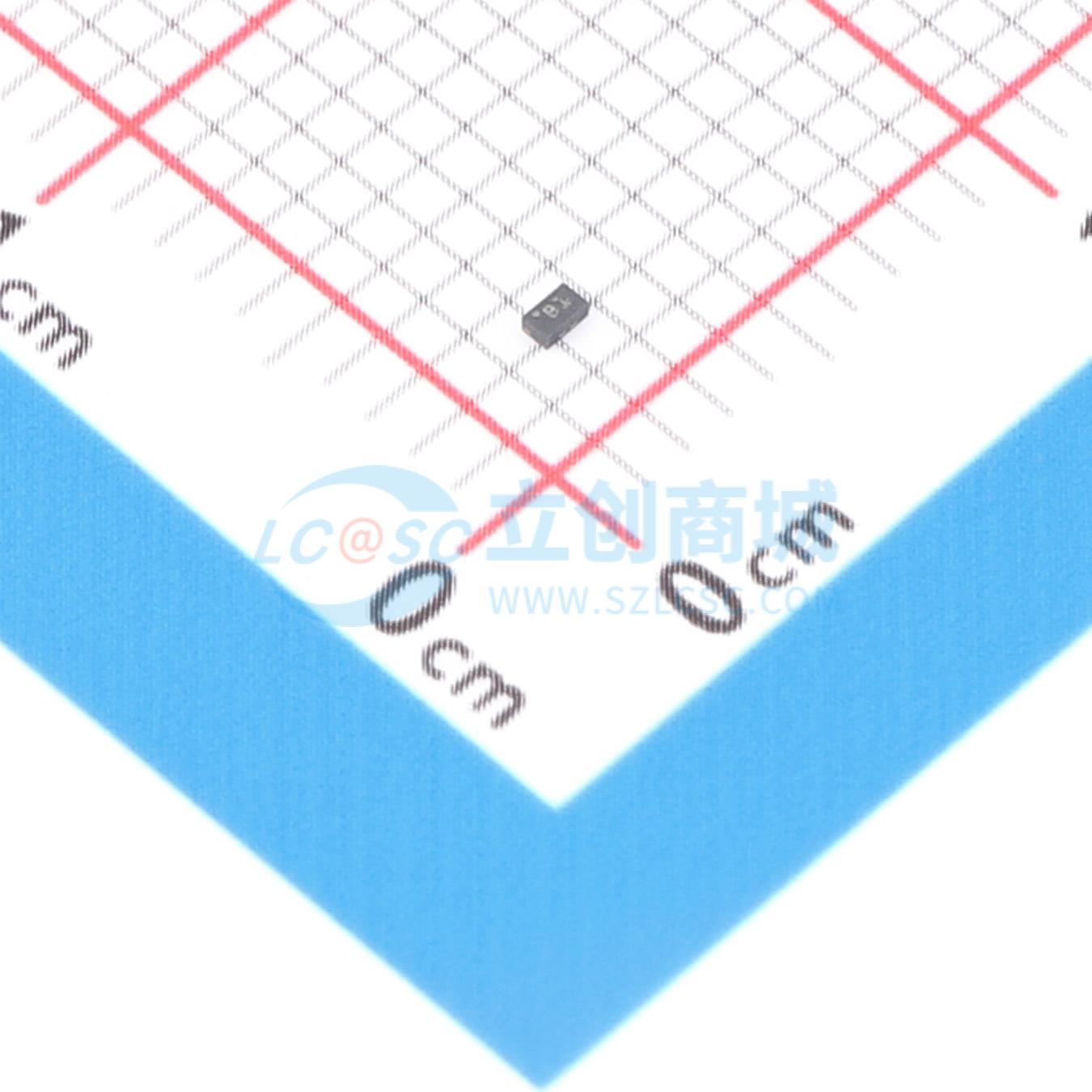

温馨提醒：图片仅供参考，商品以实物为准

TPD1E10B06DPYT

双向ESD 5.5V截止峰值浪涌电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD1E10B06 采用 0402 和 SOD-523 封装的 12pF、±5.5V、±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD1E10B06DPYT
商品编号: C1847652
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPD1E10B06是一款单通道ESD TVS二极管，提供适合空间受限应用的小型0402封装，以及业界通用的SOD-523封装。这款TVS保护产品提供±30kV接触ESD和±30kV IEC气隙保护，并具有一个带背靠背TVS二极管的ESD钳位电路，用于支持双极或双向信号。该ESD保护二极管的12pF线路电容非常适合各种支持高达400Mbps数据速率的应用。这款ESD保护产品的典型应用是为音频线路（麦克风、耳机和扬声器）、SD接口、键盘或其他按钮、USB端口的VBUS引脚和ID引脚以及通用I/O端口等提供电路保护。该ESD钳位有利于为便携式设备、可穿戴设备、机顶盒、电子销售终端设备、电器以及楼宇自动化产品等终端设备提供保护。

商品特性

可为低电压I/O接口提供系统级ESD保护
IEC61000 - 4 - 2 4级ESD保护
±30kV接触放电
±30kV气隙放电
IEC61000 - 4 - 5浪涌：6A(8/20μs)
I/O电容12pF（典型值）
R{DYN} 0.4Ω（典型值）
直流击穿电压 ±6V（最小值）
100nA超低漏电流 (最大值)
10V钳位电压（IPP= 1A时的最大值）
工业级温度范围：-40℃ 至125℃
小型0402封装尺寸(1mmx0.6mmx0.5mm)
业界通用SOD - 523封装(0.8mmx1.2mm)

应用领域

终端设备：
- 便携式设备
- 可穿戴设备
- 机顶盒
- 电子销售终端 (EPOS)
- 电器
- 楼宇自动化
接口：
- 音频线路
- 按钮
- 通用输入或输出 (GPIO)

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	90W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	12pF
