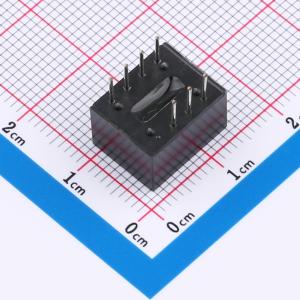

TD501MCANFD

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单路高速小体积 CANFD 隔离收发模块系列 TD301MCANFD/TD501MCANFD，为 CAN 的升级版，它继承了隔离CAN收发器的主要特性，又进一步提升了其数据传输性能，成功的把数据传输速率提高到了 5Mbps。产品采用超小体积封装，可更方便地嵌入用户设备，使设备轻松实现 CAN 总线网络的连接功能。
品牌名称: YLPTEC(易川)
商品型号: TD501MCANFD
商品编号: C18212372
商品封装: DIP,12.7x10.2mm
包装方式: 管装
商品毛重: 2.679487克(g)

商品参数

商品概述

一种内部集成DC/DC电源的超小体积CAN隔离高速收发模块，满足ISO11898-5标准，支持CAN FD。可实现CAN控制器与CAN总线之间电气隔离，切断各通信节点间的地电位差导致的环路电流，减小噪声干扰，增强通信的可靠性，提高总线的稳定性。将CAN控制器输出转换为差分信号接入CAN总线，同时将接收的差分信号转换为逻辑电平输入CAN控制器，传输速率高达5Mbps。集成隔离DC/DC变换器，可与ARM控制器或FPGA的CAN控制器共用电源，简化硬件电路设计。DIP8封装，超小体积，可以有效节约PCB面积。能适应恶劣的电磁环境，具有良好的抗干扰特性。

商品特性

单电源输入(3.3V/5.0V)
集成隔离DC/DC电源
2500VDC隔离电压
满足ISO 11898-5标准
支持CAN FD
最高速率5Mbps
标准DIP8封装
抗电磁干扰能力强
电磁辐射极低
未上电节点不影响总线
网络最多可连接110个节点
工作温度范围：-40°C to +105°C

应用领域

汽车电子
工业自动化
石油化工
智能建筑
电力监控
轨道交通
电池管理
新能源

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(39个/管，最小起订量 1 个)

个

起订量：1 个39个/管

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	CAN总线模块
	输出接口	CAN接口
	数据速率	5Mbps

	属性	参数值
	是否隔离	带隔离
	工作电压	4.75V~5.25V
	静态电流(Iq)	12mA
